01 主板概述及特点
主板概述：
ZC-H3576采用瑞芯微RK3576高性能、低功耗的八核应用处理器,搭载Android 14.0系统，主频高达2.2GHz。嵌入式3D GPU使RK3576与OpenGL ES 1.1/2.0/3.2、OpenCL 2.2和Vulkan 1.2完全兼容。集成了LVDS、MIPI、EDP、千兆以太网、WIFI 6、蓝牙，4G接口，5G接口，5W*2功放、TF卡扩展、红外遥控、串口/IO扩展、HDMI输出、MIC、背光供电等功能，大大简化了整机设计。支持绝大部分当前流行的视频及图片格式解码，可以驱动各种TFT LCD显示屏，大大简化整机系统设计，稳定性更强，广泛应用到AI服务器、人脸支付设备、安防、医疗、交通、金融、工控、智慧教育、智能零售等等AI智能领域。
主板特点：
高集成度：集成USB/LVDS/EDP/HDMI/MIPI/以太网/WIFI /BT于一体，简化整机设计，可插入TF卡。
高稳定性：在硬件、软件上，增加本司潜心开发的技术来保证产品的稳定性，可以使最终产品达到7*24小时无人值守。

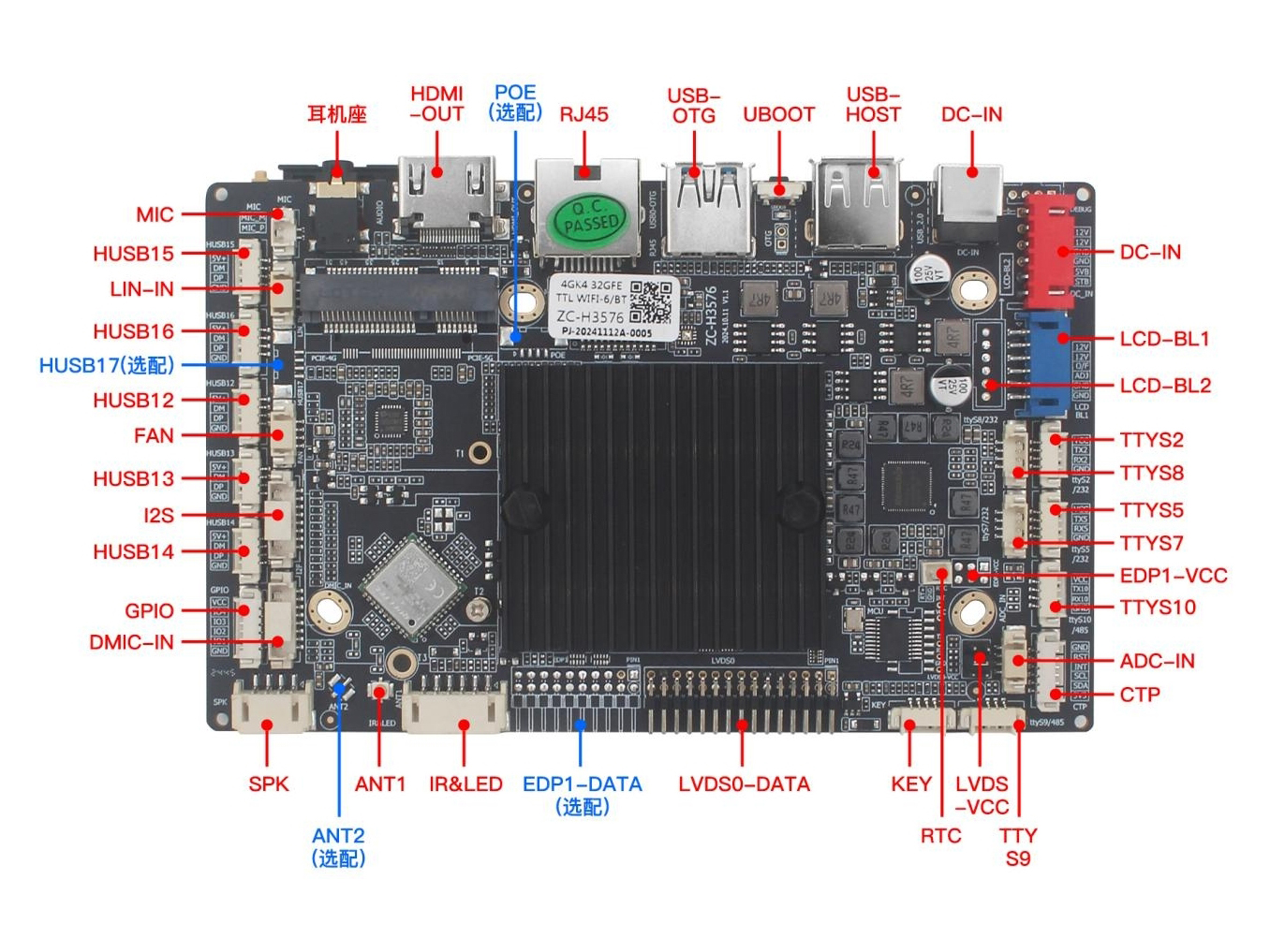

丰富的扩展接口：一个标准TYPE-C口（和USB 3.0堆叠放置，二选一贴片），7个USB接口（6个插针，1个标准USB2.0),6个可扩展串口，GPIO/ADC接口 ，一个5G接口（与4G二选一），可以满足市场上各种外设的要求.
高清晰度：最大支持3840×2160的解码和各种LVDS/EDP/MIPI接口的LCD显示屏.
功能齐全：支持横竖屏播放，视频分屏，滚动字幕，定时开关，USB数据导入等功能。
管理方便：人性化的播放列表后台管理软件，便于广告播放管理和控制。播放日志，方便了解播放情况。
02 硬件参数
|
主要硬件参数 |
|
|
CPU |
八核（四核Cortex-A72，四核Cortex-A53）64位,主频最高2.2Ghz |
|
GPU |
ARM Mali G52 MC3 GPU， 支持OpenGL ES 1.1/2.0/3.2、OpenCL 2.2、Vulkan 1.2 |
|
NPU |
RKNN NPU,算力最大至 6 TOPS |
|
内存 |
DDR 4G/8G/16G(可选） |
|
内置存储器 |
EMMC 32G /64G/128G/256G(可选） |
|
显示 |
支持EDP/HDMI 2.1/MIPI/LVDS/DP（TYPE-C ) |
|
系统 |
Android 14/Linux6.10 debian12（可选） |
|
播放模式 |
支持循环、定时、插播等多种播放模式 |
|
多媒体 |
支持MPEG-1，MPEG-2，MPEG-4，H.263，H.264，H.265，VC-1，VP9，VP8，MVC，AV1 |
|
电源供电接口 |
1个内置2.54MM 6P电源输入接口及1个 口径6.0 MM 内芯 2.0 MM DC头接口 |
|
LVDS输出 |
1路LVDS输出接口，30 PIN杜邦，可直接驱动50/60Hz多种分辨率液晶屏 |
|
MIPI输出 |
1路MIPI输出接口，40 PIN FPC座，最高支持2560 x 1600 @ 60fps输出 |
|
EDP输出 |
1路EDP输出接口，20 PIN杜邦，最高支持4K @ 60fps输出 |
|
HDMI输出 |
1个A型接口，支持HDMI TX 2.1，最高支持4K @ 120fps输出 |
|
TF卡 |
支持16G/32G/64G/128G(只要是SD3.0,MMC ver4.51协议，更大容量的也是支持的) |
|
CTP接口 |
1路I2C触摸屏接口 |
|
遥控及指示灯 |
支持红外遥控器按键控制，支持设备工作状态灯的指示 |
|
串口/扩展接口 |
6路TTL, 4路GPIO |
|
音频输出 |
1个3.5mm耳机接口(美规），1个双通道喇叭输出接口 |
|
音频输入 |
1个3.5mm耳机接口(MIC），1个4P 2.0插座式LIN-IN接口 |
|
重力感应 |
支持，默认不贴 |
|
RTC实时时钟 |
支持、并支持定时开关机 |
|
USB接口 |
1个USB 3.0{ 与TYPE-C(兼容DP 1.4 输出，最高4K @ 120fps)二选一 }、6个内置USB插座（一个默认不贴，与4G二选一） |
|
系统升级 |
支持本地USB升级，无线升级，电脑升级 |
|
网络支持 |
1、支持 10/100/1000M 自适应以太网 2、内置 WiFi 6，BT 5.4，WIFI支持热点分享 3、可扩展4G 、5G上网 |
|
尺寸 |
138.5mm*86mm/±0.5mm，板厚1.6mm±10% |
|
工作环境 |
温度：-0度-80度，推荐5°C~35°C，湿度：10％～90％，无凝露 |
