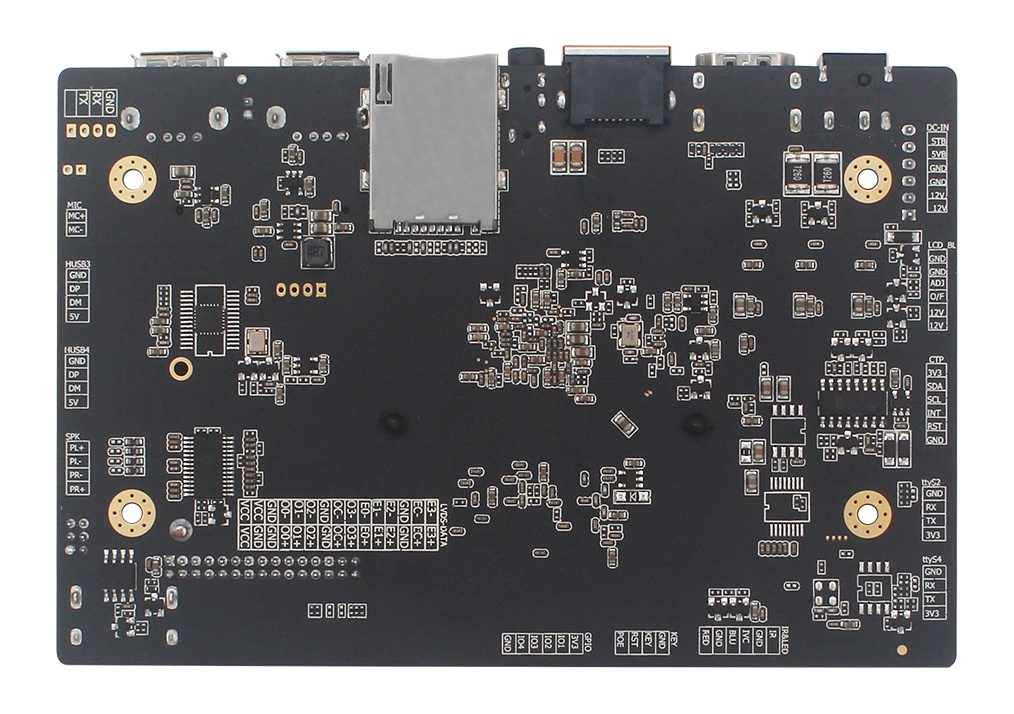

01 主板概述及特点
主板概述：
▼ZC-972板卡采用晶晨T972芯片，四核Cortex-A55处理器，主频最高达1.9GHz；
采用Mali-G31 GPU；支持4K、H.265硬解码；搭载Android 9.0系统;支持多路视频输出和输入；外围接口丰富，支持多款外设扩展；
▼超低功耗、超强性能，是在商业展示、人机交互、工控项目上的最佳选择。

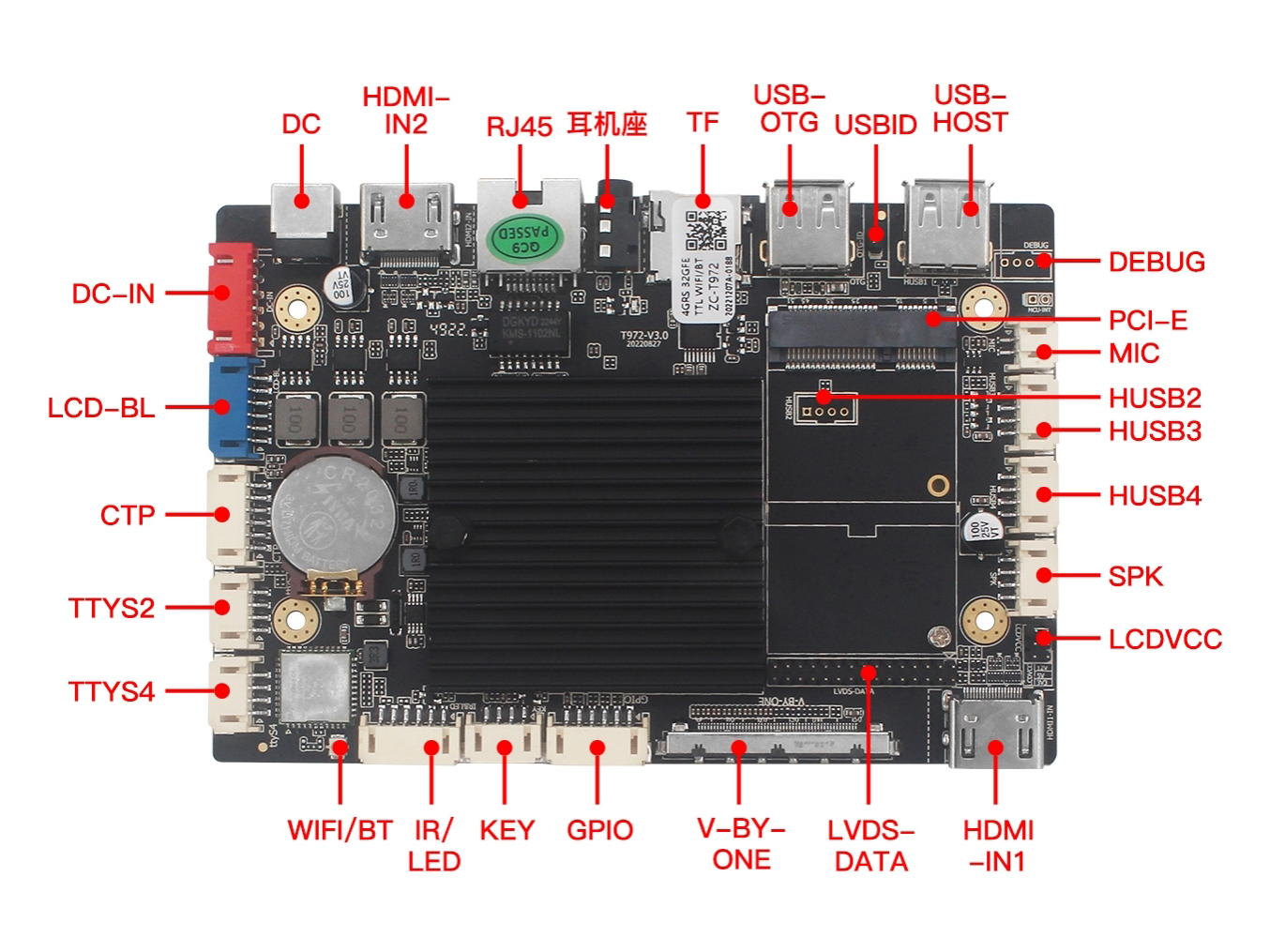

主板特点：
▼简化设计：预留常用接口，超薄超小设计，可用于超薄广告机；
▼高集成度：板载HDMI IN/V-By-One / LVDS等多种输入输出接口。
▼外置接口：支持有线、WiFi、4G接入，支持多种PCI-E 3G/4G模块，支持物联网卡或者普通数据卡。
▼扩展接口丰富：5个USB接口（3个插针,2个标准USB2.0接口）2个可扩展串口（可改232或485串口）,多路GPIO以及KEY接口，可以满足市场上各种外设的接入要求。
▼管理方便：人性化的播放列表后台管理软件，便于广告播放管理和控制。播放日志，方便了解播放情况。支持定时开关机。
02 硬件参数
|
主要硬件参数 |
|
|
CPU |
晶晨T972芯片，四核Cortex-A55处理器，主频最高达1.9GHz |
|
内存 |
DDR 2G/ 4G（可选） |
|
内置存储器 |
EMMC 16G / 32G /64G/128G(可选） |
|
操作系统 |
Android9.0 |
|
视频播放 |
支持wmv、avi、flv、rm、rmvb、mpeg 、ts、mp4等 |
|
WiFi |
内置WIFI/BT 5.1模块 |
|
点屏输出 |
VB1接口支持最大分辨率3840*2160 |
|
HDMI输入 |
2个标准外置接口 |
|
LAN接口 |
1个标准外置RJ45接口 |
|
USB接口 |
5个USB接口（3个插针，2个标准USB2.0接口） |
|
音视频喇叭输出 |
1个内置插座输出，最大可直接驱动2*8W/8Ω喇叭 |
|
看门狗 |
支持软件，硬件看门狗 |
|
IR |
1个内置红外遥控接收座及双色LED指示灯 |
|
电源插座 |
1个外置DC12V输入插座及一个内置6P输入插座（包含外置电源STANDBY功能） |
|
耳机/麦克座 |
1个外置耳机音频输出 |
|
TF卡 |
1个标准外置TF卡插槽 |
|
RTC实时时钟 |
内置实时时钟供电电池，支持定时开关机 |
|
尺寸 |
135mm*90mm/±0.5mm,板厚1.6mm±10% |
|
工作环境 |
工作温度：0度-70度，推荐5°C~35°C 工作湿度：10％～90％，无凝露 |
