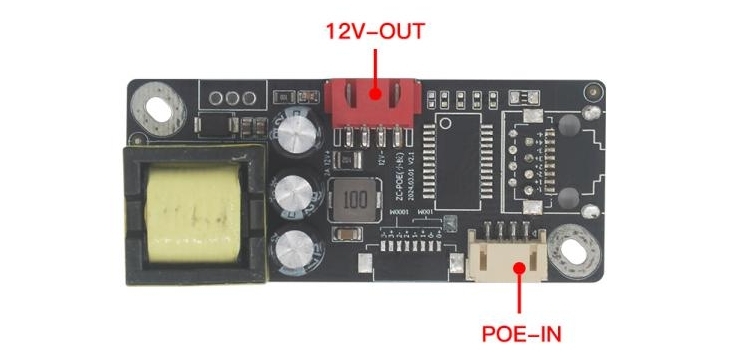

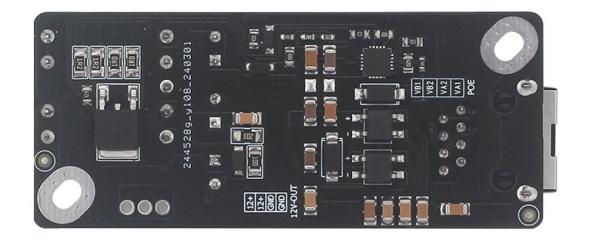

01 主板概述及特点
主板概述：
ZC-POE为标准POE接口，支持IEEE802.3 AF /IEEE802.3 AT协议，支持市面上主流的标准POE接口及非标接口，同时有12.6V 2-2.1A大电流输出。功率可达20-26W,可以驱动各种设备。成本低，性价比高，稳定性强，广泛应用到视频监控、安防、工控、户外设备等电源领域。
主板特点：
主板兼容了千兆RJ45接口，支持百兆与千兆POE电源接入
主板RJ45支持卧式及立式（默认不贴）
主板支持4线POE电源线输入（可删除RJ45接口和千兆变压器，性价比更高）
02 硬件参数
|

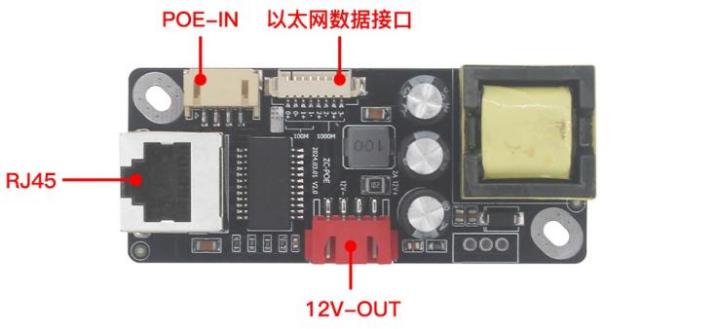

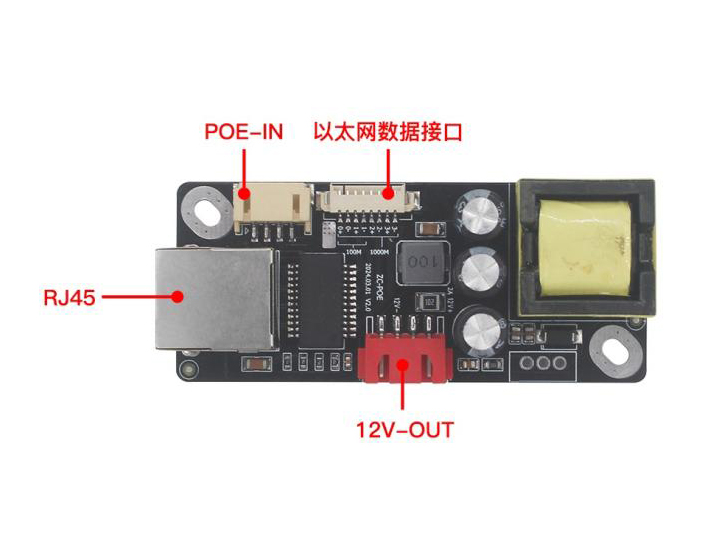

主要硬件参数 |
||
|
POE-IN |
36-48V POE电源 |
|
|
以太网数据接口 |
可选四线百兆接口和8线千兆接口 |
|
|
12V-OUT |
12.6V 2-2.1A输出 |
|
|
RJ45 |
标准RJ45接口 |
|
|
尺寸 |
75mm*32mm/±0.5mm，板厚1.6mm±10% |
|
|
工作环境 |
温度：-20度-70度，推荐5°C~35°C，湿度：10％～90％，无凝露 |
|
|
电子器件材料 |
||
|
PCB板材 |
FR4 2层板阻抗板 TG150 哑光黑色 |
|
|
电子物料 |
无铅，无卤环保物料（原装正品，符合ROSH要求） |
|
|
生产工艺 |
无铅，环保生产工艺（符合ISO9001生产质量管理体系要求） |
|
