01 主板概述及特点
主板概述：

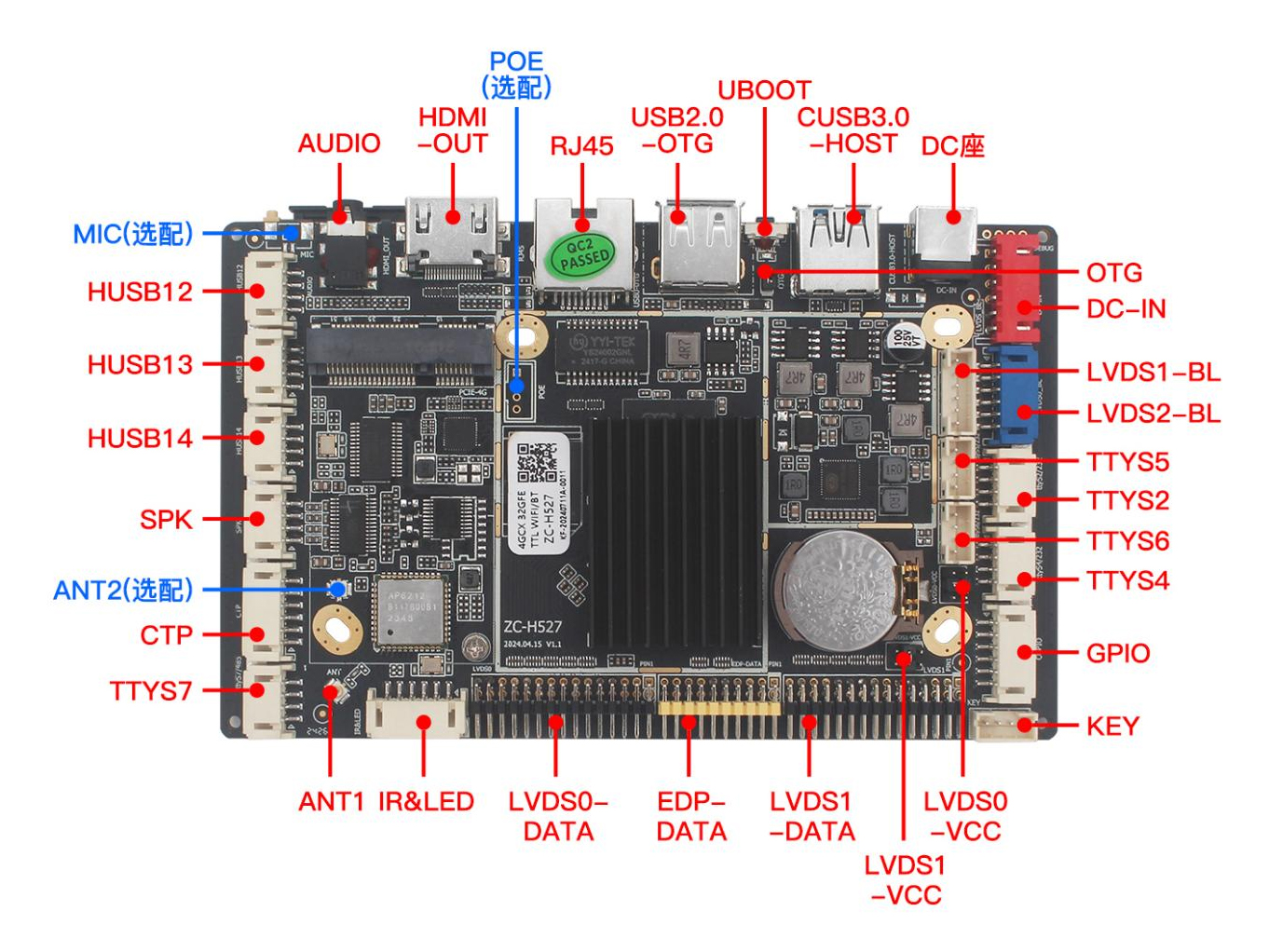

ZC-H527采用全志（Cortex-A55）高性能、低功耗的八核处理器,搭载Android 13系统，主频最高达2.0GHz。嵌入式GPU(ARM G57 MC01)支持OpenGL ES 1.1/2.0/3.2，OpenCL 2.0，Vulkan 1.1。集成EDP/MIPI/双LVDS显示接口，以太网/WIFI6/蓝牙/4G(需外加4G模块）扩展接口于一体，大大简化了整机设计。支持绝大部分当前流行的视频及图片格式解码，支持4K 60fps H.265/H.264/VP9视频解码。可以驱动各种TFT LCD显示屏。稳定性更强，广泛应用到AI服务器、人脸支付设备、安防、医疗、交通、金融、工控、智慧教育、智能零售等等AI智能领域。
主板特点：
▼高集成度：集成USB/LVDS/HDMI-OUT/以太网/WIFI6 /BT于一体，简化整机设计，可插入TF卡。
▼高稳定性：在硬件、软件上，增加本司潜心开发的技术来保证产品的稳定性，可以使最终产品达到7*24小时无人值守。
▼丰富的扩展接口：1个USB2.0 1个USB 3.0 口，3个USB 2.0插口,5个可扩展串口，四个GPIO接口,一个4G PCIE接口，接口可以满足市场上各种外设的要求.
▼高清晰度：最大支持3840×2160的解码和各种LVDS接口的LCD显示屏.
▼功能齐全：支持横竖屏播放，视频分屏，滚动字幕，定时开关，USB数据导入等功能。
▼管理方便：人性化的播放列表后台管理软件，便于广告播放管理和控制。播放日志，方便了解播放情况。
02 硬件参数
|
主要硬件参数 |
|
|
CPU |
全志A527，八核ARM Cortex-A55，主频最高2.0Ghz ( 支持双屏异显 ） |
|
GPU |
ARM G57 MC01 支持OpenGL ES 1.1/2.0/3.2、OpenCL 2.0，Vulkan 1.1 |
|
NPU |
A527无，T527 2T（INT8） |
|
内存 |
DDR 2G/ 4G(可选） |
|
内置存储器 |
EMMC 32G /64G/128G/256G(可选） |
|
显示 |
支持 双LVDS，EDP，MIPI，HDMI-OUT |
|
系统 |
Android 13/Linux5.15 debian11（可选） |
|
播放模式 |
支持循环、定时、插播等多种播放模式 |
|
多媒体 |
支持MPEG-1，MPEG-2，MPEG-4，H.263，H.264，H.265，VC-1，VP9，VP8，MVC，AV1 |
|
电源供电接口 |
1个内置2.54MM 6P电源输入接口及1个 口径6.0 MM 内芯 2.0MM DC头接口 |
|
LVDS输出 |
2路LVDS输出接口，30 PIN杜邦，可驱动50/60Hz多种分辨率液晶屏(MIPI与LVDS1为二选一输出，同时MIPI默认不贴） |
|
EDP |
1路EDP输出接口,20 PIN杜邦,最大支持4K @ 30fps |
|
MIPI |
1路MIPI输出接口,40 PIN FPC座，最高支持1920 x 1200 @ 45fps输出(与LVDS1为二选一输出） |
|
HDMI输出 |
1个A型接口，支持HDMI RX 2.0，最高支持4K @ 60fps |
|
TF卡 |
支持16G/32G/64G/128G(只要是SD3.0,MMC ver4.51协议，更大容量的也是支持的） |
|
CTP接口 |
1路I2C触摸屏接口 |
|
遥控及指示灯 |
支持红外遥控器按键控制，支持设备工作状态灯的指示 |
|
串口/扩展接口 |
5路TTL（4路可改232，1路可改485）串口, 4路GPIO |
|
音频输出 |
1个3.5mm耳机接口，1个双通道喇叭输出接口 |
|
重力感应 |
支持，默认不贴 |
|
RTC实时时钟 |
支持、并支持定时开关机 |
|
USB接口 |
1个USB 3.0、、1个USB 2.0、3个内置USB插座 |
|
系统升级 |
支持本地USB升级，无线升级，电脑升级 |
|
网络支持 |
1、支持 10/100M/1000M自适应以太网 2、内置 WiFi6，BT 5.4，WIFI支持热点分享 3、可扩展4G 上网 |
|
尺寸 |
138mm*85mm/±0.5mm，板厚1.6mm±10% |
|
工作环境 |
温度：-25度-75度，推荐5°C~35°C，湿度：10％～90％，无凝露 |
|
工业级芯片 |
可选T527工作温度可在-40度-85度 |
