01 主板概述及特点
主板概述：
▼ZC-H133采用全志 A133（Cortex-A53）高性能、低功耗的四核处理器, 搭载Android10系统，主频最高达1.5GHz。嵌入式GPU (Imagination GE8300) 支持OpenGL ES 1.1/2.0/3.2，OpenCL 1.2，Vulkan 1.1。集成LVDS/EDP/MIPI显示接口，以太网/WIFI/BT/4G(需外加4G模块）扩展接口于一体，大大简化了整机设计。支持绝大部分当前流行的视频及图片格式解码，高性能VPU支持支持4K 30fps H.265/H.264/ 720P 30fps VP9/ 1080P 60fps MPEG-G视频解码，支持1080P 60fps H.264视频编码。可以驱动各种TFT LCD显示屏。稳定性更强，广泛应用到AI服务器、人脸支付设备、安防、医疗、交通、金融、工控、智慧教育、智能零售等等AI智能领域。
主板特点：
▼高集成度：集成LVDS或MIPI，EDP显示接口于一体，最大可支持1080P屏显，简化整机设计，
▼高稳定性：在硬件、软件上，增加自己独自开发的技术来保证产品的稳定性，可以使最终产品达到7*24小时无人值守。
▼丰富的扩展接口：5个USB接口（内置3个插针接口，2个标准外置USB2.0),2个可扩展串口（2路可改成232使用）,GPIO/KEY接口，可以满足市场上各种外设的要求.
▼高清晰度：最大支持3840×2160的解码和各种LVDS/EDP接口的LCD显示屏.
▼功能齐全：横竖屏播放，视频分屏，滚动字幕，定时开关，USB数据导入等功能。
▼管理方便：人性化的播放列表后台管理软件，便于广告播放管理和控制。播放日志，方便了解播放情况。
|

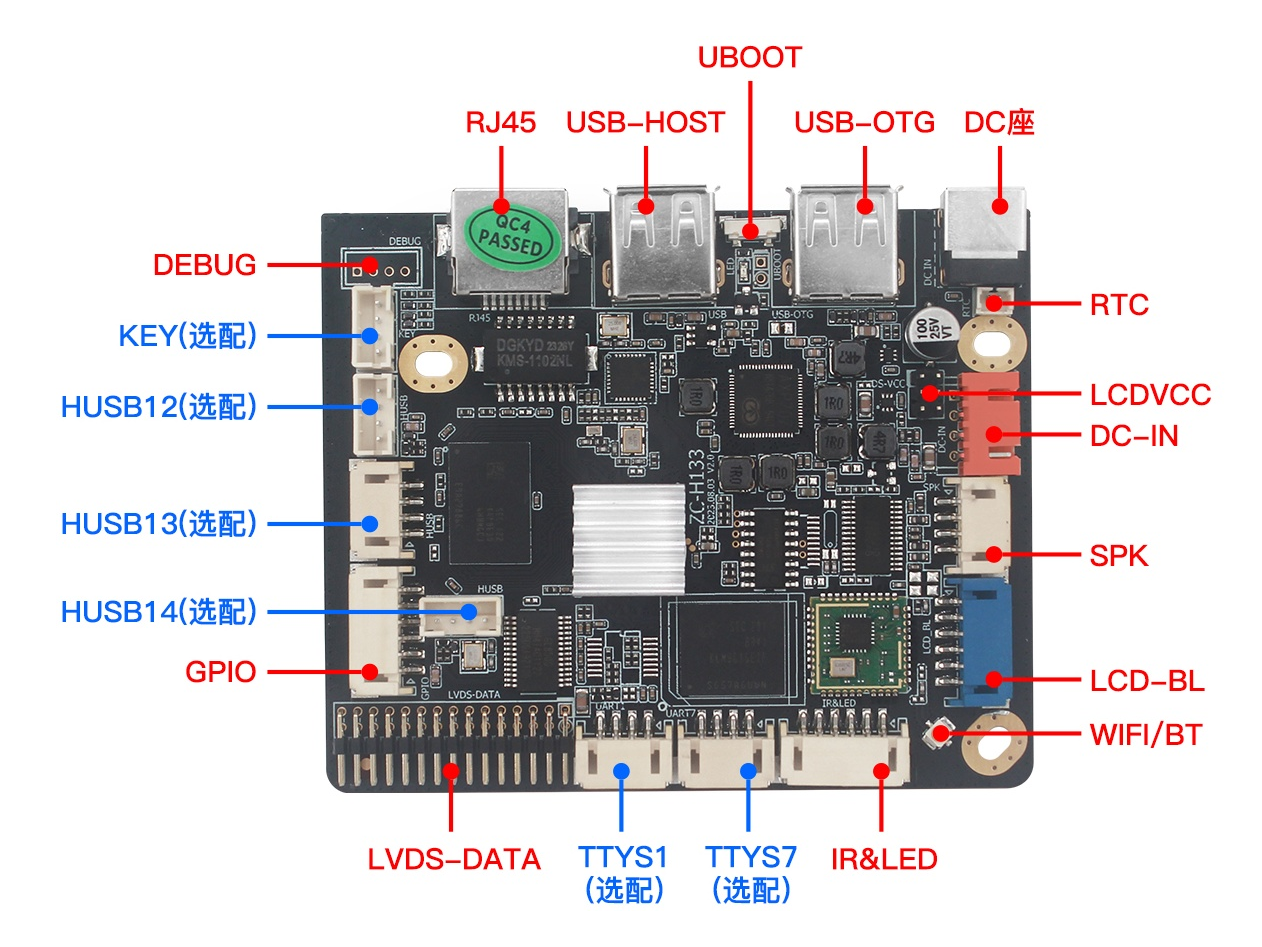

主要硬件参数 |
|
|
CPU |
四核Cortex-A53,主频最高1.5 Ghz |
|
GPU |
Imagination GE8300 支持OpenGL ES 1.1/2.0/3.2、OpenCL 1.2，Vulkan 1.1 |
|
内存 |
1G/ 2G / 4G(可选） |
|
内置存储器 |
EMMC 8G / 16G / 32G / 64G (可选） |
|
操作系统 |
Android 10 |
|
播放模式 |
支持循环、定时、插播等多种播放模式 |
|
视频格式支持 |
支持wmv、avi、flv、rm、rmvb、mpeg、ts、mp4 等 |
|
图片格式支持 |
支持 BMP、JPEG、PNG、GIF |
|
电源供电接口 |
1个内置2.54MM 4P电源输入接口及1个外径5.5 内芯 2.0 DC头接口 |
|
LVDS输出 *1 |
1个单/双路30 PIN杜邦接口，可直接驱动50/60Hz多种分辨率液晶屏 |
|
MIPI输出 *1 |
1个4 LIN MIPI屏 (40P 0.5MM间距FPC接口），可直接驱动1个MIPI液晶屏 |
|
EDP输出 |
1个2 LIN EDP屏 (30P 0.5MM间距FPC接口），最高支持1920*1080输出 |
|
CTP接口 |
1路I2C触摸屏接口，可驱动I2C触摸屏使用 |
|
遥控及指示灯 |
支持红外遥控器按键控制，支持设备工作状态灯的指示 |
|
串口接口 *2 |
2个串口插座，可扩展2个TTL或者2个232口 |
|
GPIO口 |
1个GPIO插座，可扩展4个GPIO控制口 |
|
喇叭输出 |
1个双通道喇叭输出接口（支持左右声道输出的8欧/5W功放） |
|
RTC实时时钟 |
支持并支持定时开关机 |
|
USB接口 |
2个USB 2.0、3个内置USB插座 |
|
系统升级 |
支持本地USB升级，无线升级，电脑升级 |
|
网络支持 *2 |
1、支持10/100M自适应以太网 2、内置WiFi，蓝牙，WIFI支持热点分享 3、可扩展4G上网（需另配USB 4G模块 ） |
|
尺寸 |
89.0mm*73.0mm/±0.5mm，板厚1.6mm±10% |
|
工作环境 |
温度：-20度-70度，推荐5°C~35°C，湿度：10％～90％，无凝露 |

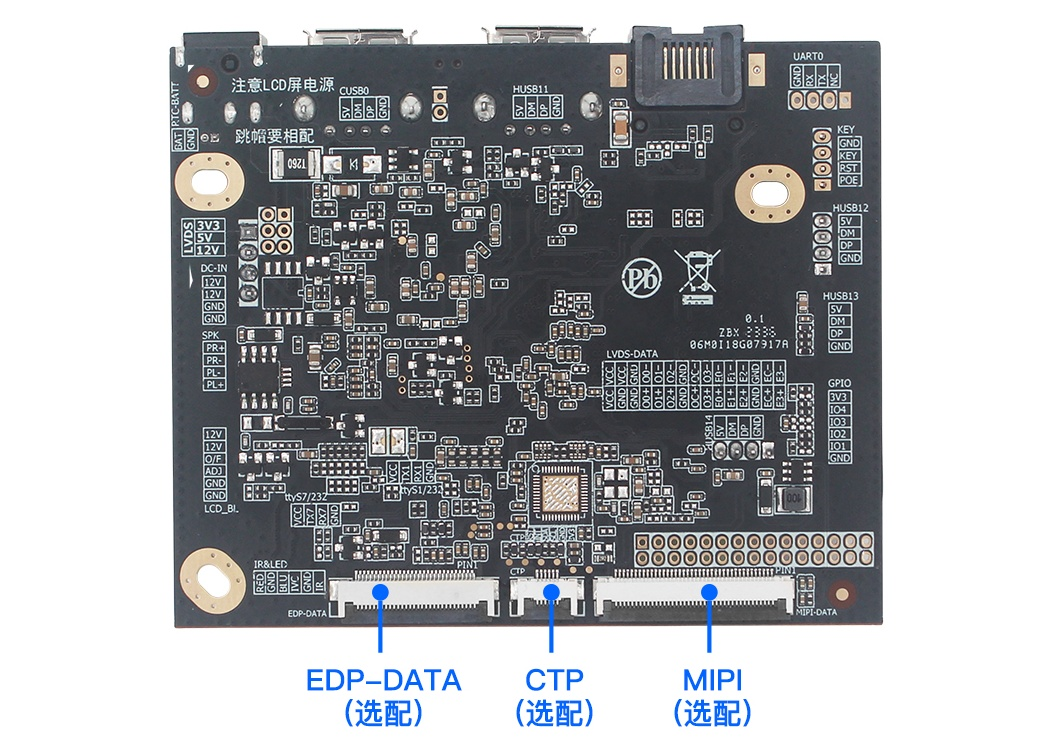

1：三个输出接口为选一使用，硬件有不同，需要明确需求选定接口
*2：WIFI默认为单WIFI模块，在使用WIFI/BT二合一模块时，串口只能使用一个
