01 主板概述及特点
主板概述：
▼ZC-H352机采用海思Hi3751V352（Cortex-A53）高性能、低功耗的四核处理器,搭载Android 9.0系统，嵌入式GPU ARM MaliTM-450支持OpenGL ES1.0/ 1.1/2.0，OpenVG 1.1。集成HDMI-IN/LVDS显示接口，以太网/WIFI扩展接口于一体，大大简化了整机设计。支持绝大部分当前流行的视频及图片格式解码，支持1080P 60fps H.264/VP9视频解码。可以驱动各种TFT LCD显示屏。稳定性更强，广泛应用到AI服务器、人脸支付设备、安防、医疗、交通、金融、工控、智慧教育、智能零售等等AI智能领域。
主板特点：

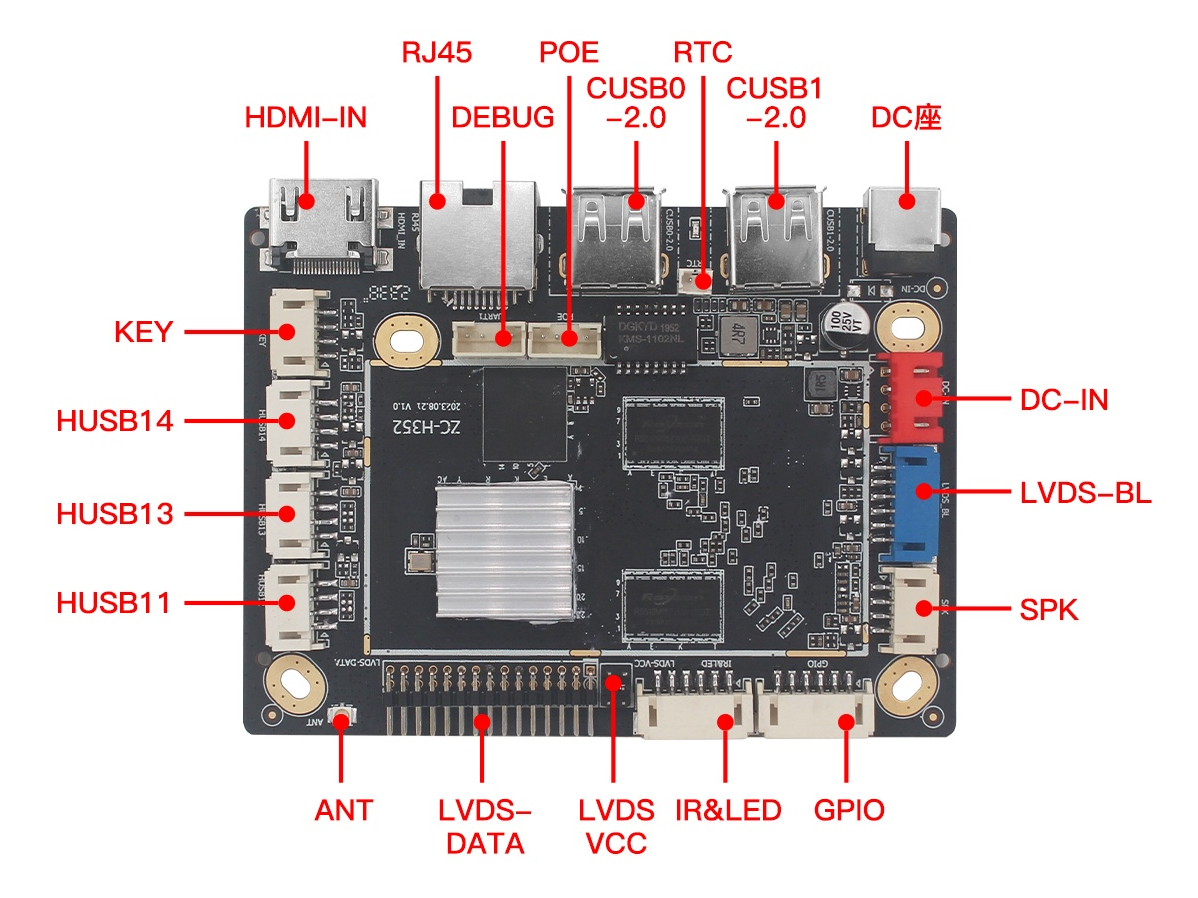

▼高集成度：集成USB/LVDS/HDMI-IN/以太网/WIFI于一体，简化整机设计。
▼高稳定性：在硬件、软件上，增加本司潜心开发的技术来保证产品的稳定性，可以使最终产品达到7*24小时无人值守。
▼丰富的扩展接口：2个USB2.0 ，3个USB 2.0插座（默认不贴）,1个可扩展串口，4个GPIO接口，可以满足市场上各种外设的要求.
▼高清晰度：最大支持1920×1080的解码和各种LVDS接口的LCD显示屏.
▼功能齐全：支持横竖屏播放，视频分屏，滚动字幕，定时开关，USB数据导入等功能。
▼管理方便：人性化的播放列表后台管理软件，便于广告播放管理和控制。播放日志，方便了解播放情况。
|
主要硬件参数 |
|
|
CPU |
海思Hi3751V352，四核ARM Cortex-A53, 主频最高1.0Ghz |
|
GPU |
ARM MaliTM-450支持OpenGL ES1.0/ 1.1/2.0，OpenVG 1.1 |
|
内存 |
1G/ 2G(可选） |
|
内置存储器 |
EMMC 8G / 16G/32G /64G(可选） |
|
显示 |
支持LVDS |
|
系统 |
Android 9.0 |
|
播放模式 |
支持循环、定时、插播等多种播放模式 |
|
多媒体 |
支持MPEG-1，MPEG-2，MPEG-4，，H.264，VC-1，VP6，VP8，VP9， MVC，AVS+ |
|
电源供电接口 |
1个内置2.54MM 4P电源输入接口及1个 口径6.0 MM 内芯 2.0 MM DC头接口 |
|
LVDS输出 |
1路LVDS输出接口，30 PIN杜邦，可直接驱动50/60Hz多种分辨率液晶屏 |
|
CTP接口 |
1路I2C触摸屏接口 |
|
遥控及指示灯 |
支持红外遥控器按键控制，支持设备工作状态灯的指示 |
|
串口/扩展接口 |
2路TTL串口（一路DEBUG不建议外接使用）, 4路GPIO |
|
音频输出 |
1个双通道喇叭输出接口 （8欧 5W 双通道） |
|
重力感应 |
支持，默认不贴 |
|
RTC实时时钟 |
支持、并支持定时开关机 |
|
USB接口 |
2个USB 2.0、3个内置USB插座（默认不贴） |
|
网络支持 |
1、支持 10/100M自适应以太网 2、内置 WiFi，WIFI支持热点分享 |
|
尺寸 |
102mm*74.3mm/±0.5mm，板厚1.6mm±10% |
|
工作环境 |
温度：-20度-70度，推荐5°C~35°C，湿度：10％～90％，无凝露 |
