01 主板概述及特点
主板概述：
▼ZC-3588A 采用瑞芯微 RK3588 高性能、低功耗的八核应用处理器,搭载 Android 12.0 系统，主频高达2.4GHz。嵌入式 3D GPU 使 RK3588 与 OpenGL ES 1.1/2.0/3.2、OpenCL 2.2 和 Vulkan 1.2 完全兼容。集成了 LVDS、MIPI、双千兆以太网、wifi、蓝牙，4G 接口，5G 接口，5W*2 功放、TF 卡扩展、红外遥控、串口/IO 扩展、HDMI 输出、HDMI 输入、MIC、背光供电等功能，大大简化了整机设计。支持绝大部分当前流行的视频及图片格式解码，可以驱动各种 TFT LCD 显示屏，大大简化整机系统设计，稳定性更强，广泛应用到 AI 服务器、人脸支付设备、安防、医疗、交通、金融、工控、智慧教育、智能零售等等 AI 智能领域。
主板特点：
▼高集成度：集成 USB/LVDS/EDP/HDMI/以太网/WIFI /蓝牙于一体，简化整机设计，可插入 TF 卡。
▼高稳定性：在硬件、软件上，增加本司潜心开发的技术来保证产品的稳定性，可以使最终产品达到 7*24小时无人值守。
▼丰富的扩展接口：一个标准 TYPE-C 口（和USB 3.0 堆叠放置，二选一贴片），7 个 USB 接口（5 个插针，2 个标准 USB3.0),5 个可扩展串口，GPIO/ADC 接口，一个 SATA 口 ,一个 4G 接口，一个 5G 接口，可以满足市场上各种外设的要求.
▼高清晰度：最大支持 7680×4320 的解码（HDMI 输出）和各种 LVDS/EDP 接口的 LCD 显示屏.
▼功能齐全：支持横竖屏播放，视频分屏，滚动字幕，定时开关，USB 数据导入等功能。
▼管理方便：人性化的播放列表后台管理软件，便于广告播放管理和控制。播放日志，方便了解播放情况。

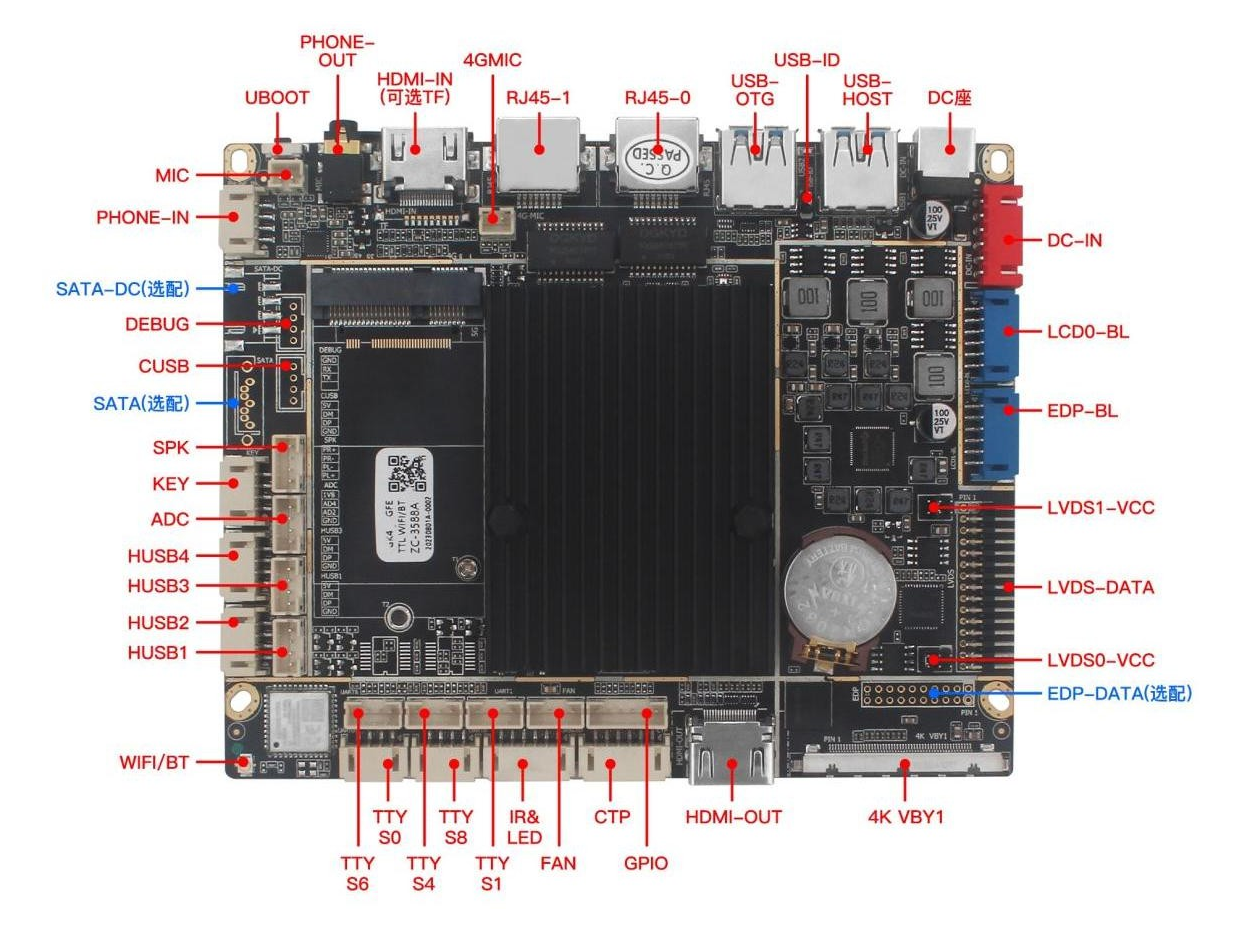

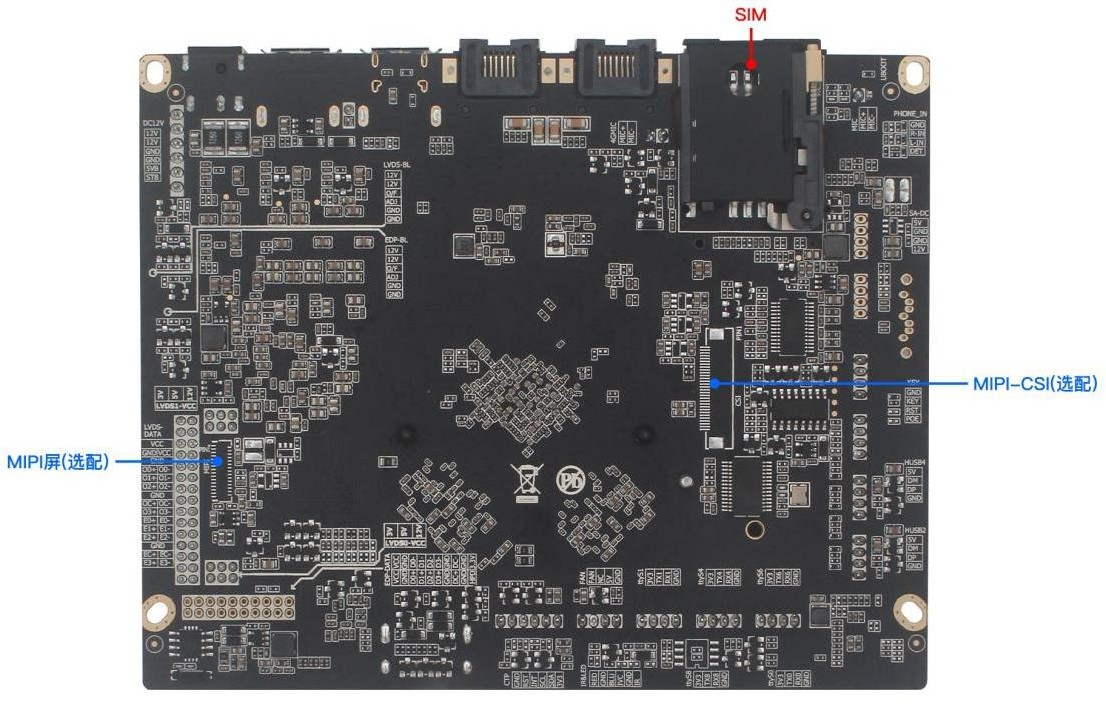

02外观及接口示意图
03 硬件参数
|
主 要 硬 件 参 数 |
|||
|
CPU |
八核（四核 Cortex-A76，四核 Cortex-A55）64 位,主频最高 2.4Ghz |
||
|
GPU |
ARM Mali G610 3D GPU， 支持OpenGL ES 1.1/2.0/3.2、OpenCL 2.2、Vulkan 1.2 |
||
|
NPU |
RKNN NPU,算力最大至 6 TOPS |
||
|
内存 |
4G/8G/16G(可选） |
||
|
内置存储器 |
32G /64G/128G/256G(可选） |
||
|
显示 |
支持 EDP/HDMI 2.1/MIPI/LVDS/DP（TYPE-C )/V BY ONE |
4K |
|
|
系统 |
Android 12/Debian11 选配 |
||
|
播放模式 |
支持循环、定时、插播等多种播放模式 |
||
|
多媒体 |
支持 MPEG-1，MPEG-2，MPEG-4，H.263，H.264，H.265，VC-1，VP9，VP8，MVC，AV1 |
||
|
电源供电接口 |
1 个内置 2.54MM 6P 电源输入接口及 1 个 口径 6.0 MM |
内芯 2.0 MM |
DC 头接口 |
|
LVDS 输出 |
1 路LVDS 输出接口，30 PIN 杜邦，可直接驱动 50/60Hz 多种分辨率液晶屏 |
||
|
MIPI 输出 |
1 路MIPI 输出接口，31 PIN FPC 座，最高支持 4K @ 60fps 输出 |
||
|
EDP 输出 |
1 路EDP 输出接口，20 PIN 杜邦，最高支持 4K @ 60fps 输出（和V By One 只能二选一输出） |
||
|
V By One 输出 |
1 路V BY ONE 输出接口，最高支持 4K @ 60fps 输出（和 EDP 只能二选一输出） |
||
|
HDMI 输出 |
1 个A 型接口，支持 HDMI TX 2.1，最高支持 8K @ 60fps 输出 |
||
|
HDMI 输入 |
1 个A 型接口、支持 HDMI RX 2.0，最高 4K @ 60fps 视频输入（与TF 卡二选一贴片） |
||
|
TF 卡 |
支持 16G/32G/64G/128G(只要是 SD3.0,MMC ver4.51 协议，更大容量的也是支持的，与 HDMI 输入二选一贴片） |
||
|
CTP 接口 |
1 路I2C 触摸屏接口 |
||
|
遥控及指示灯 |
支持红外遥控器按键控制，支持设备工作状态灯的指示 |
||
|
串口/扩展接口 |
5 路TTL, 4 路 GPIO |
||
|
音频输出 |
1 个 3.5mm 耳机接口，1 个双通道喇叭输出接口 |
||
|
音频输入 |
1 个 3.5mm 耳机接口(美规），1 个 4P 2.0 插座式 LIN-IN 接口 |
||
|
重力感应 |
支持，默认不贴 |
||
|
RTC 实时时钟 |
支持、并支持定时开关机 |
||
|
USB 接口 |
2 个 USB 3.0（可删 1 个 USB 3.0 而加一个 TYPE-C(兼容 DP1.4 输出，最高 8K @ 30fps)）、5 个 内置 USB 插座 |
||
|
系统升级 |
支持本地 USB 升级，无线升级，电脑升级 |
||
|
网络支持 |
1、 双网口设计，支持 10/100/1000M 自适应以太网 2、 内置 WiFi，蓝牙，WIFI 支持热点分享 3、 可扩展 4G 、5G 上网 |
||
|
尺寸 |
140mm*112.5mm/±0.5mm，板厚 1.6mm±10% |
||
|
工作环境 |
温度：-20 度-85 度，推荐 5°C~35°C，湿度：10％～90％，无凝露 |
||
|
工业级芯片 |
RK3588J 工作温度：-40 度-85 度 |
||
