主板概述及特点
主板概述：
▼ZC-3568 采用瑞芯微 RK3568（Cortex-A55）高性能、低功耗的四核处理器,搭载 Android11 系统，主频最高达 2.0GHz。嵌入式 GPU(ARM G52 2EE)支持 OpenGL ES 1.1/2.0/3.2，OpenCL 2.0，Vulkan。集成 HDMI/LVDS/EDP/Vby1 显示接口，以太网/WIFI/BT/4G 扩展接口于一体，大大简化了整机设计。支持绝大部分当前流行的视频及图片格式解码，可以驱动各种 TFT LCD 显示屏。稳定性更强， 广泛应用到 AI 服务器、人脸支付设备、安防、医疗、交通、金融、工控、智慧教育、智能零售等等 AI 智能领域。
主板特点：
▼高集成度：集成 HDMI/LVDS/EDP/Vby1/以太网/WIFI/蓝牙于一体，简化整机设计，可插入 TF 卡，内置 PCI-E 3/4G 模块接口。
▼高稳定性：在硬软件上，增加自主开发的技术来保证产品的稳定性，可以使最终产品达到 7*24 小时无人值守。
▼丰富的扩展接口：6 个USB 接口（4 个插针,2 个标准USB 口），4 路串口（可改RS232/RS485），GPIO/ADC接口，可以满足市场上各种外设的要求.
▼高清晰度：最大支持 3840×2160 的解码和各种 LVDS/EDP 接口的 LCD 显示屏.
▼功能齐全：支持双屏异显、横竖屏播放，视频分屏，滚动字幕，定时开关，USB 数据导入等功能。
▼管理方便：人性化的信发软件，便于广告播放管理和控制。播放日志，方便了解播放情况。

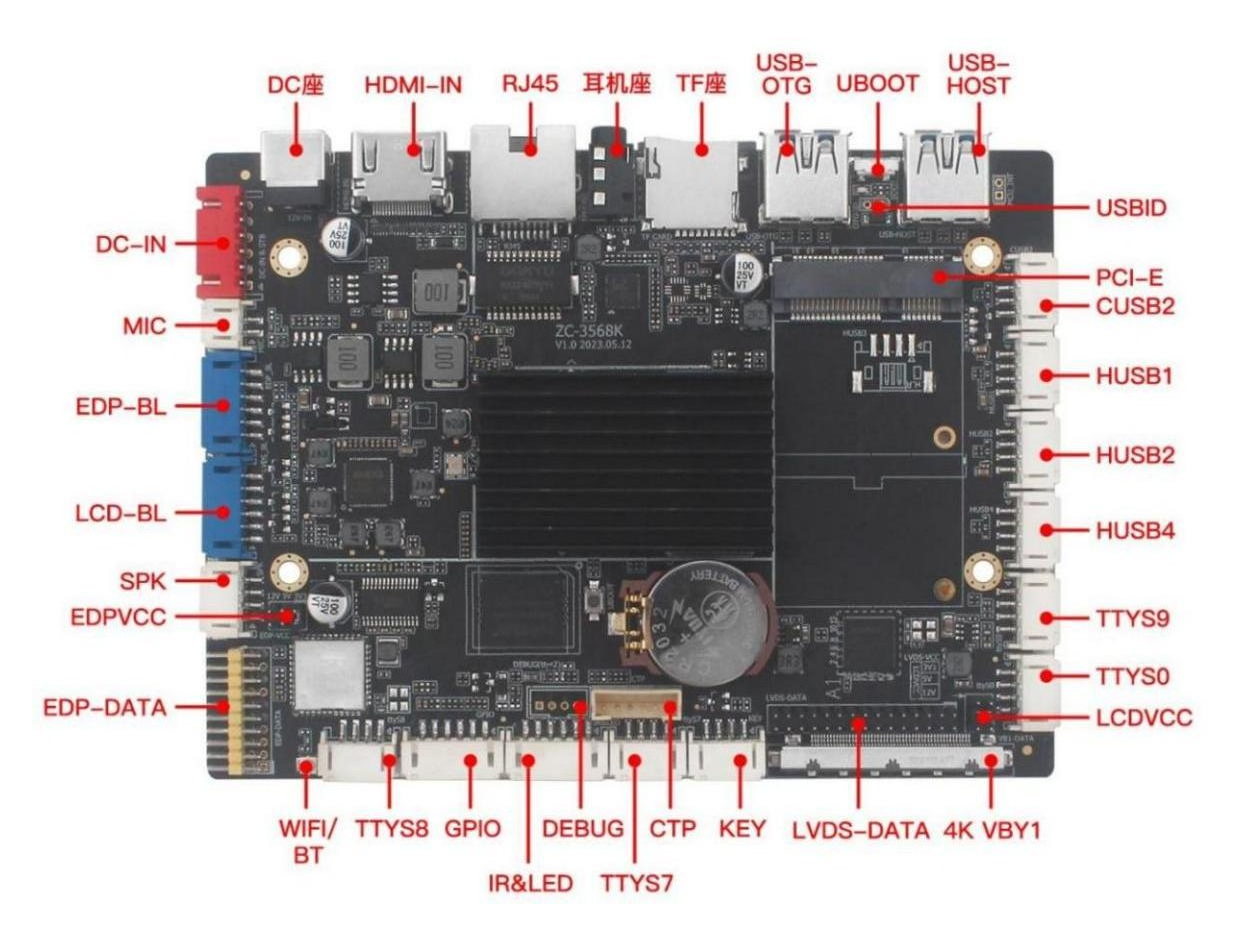

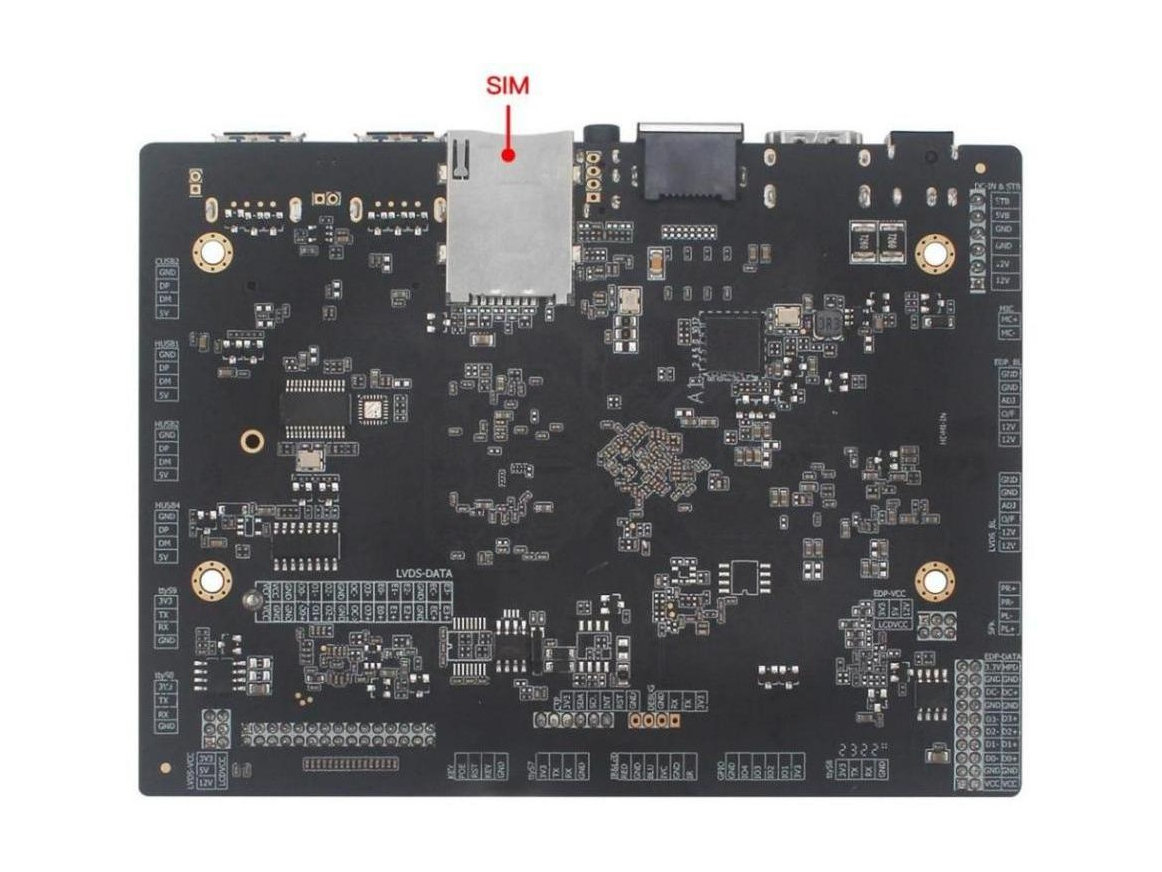

02外观及接口示意图
03 硬件参数
|
主 要 硬 件 参 数 |
|
|
CPU |
四核 64 位Cortex-A55,主频最高 2.0Ghz |
|
CPU |
ARM G52 2EE 支持 OpenGL ES 1.1/2.0/3.2、OpenCL 2.0，Vulkan 1.1 |
|
内存 |
2G(标配)，可支持 4G / 8G 容量 |
|
内置存储器 |
EMMC 16G((标配)，可支持 32G / 64G / 128G 容量 |
|
显示 |
支持 EDP / HDMI2.0 / LVDS / Vby1 显示输出 |
|
操作系统 |
Android 11 |
|
播放模式 |
支持循环、定时、插播等多种播放模式 |
|
多媒体 |
支持 4K 60fps H.265/H.264/VP9 1080P 100fps H.265/H.264 视频解码 |
|
USB 接口 |
USB 3.0 2 个、4 个内置 USB 插座 |
|
串口 |
4 个 TTL 串口插座(可改RS232 或 485) |
|
LVDS 输出 |
1 个单/双路，可直接驱动 50/60Hz 多种分辨率液晶屏 |
|
EDP 输出 |
1 个，最高支持 2560*1600 @ 60fps 输出 |
|
HDMI 输入 |
1 个,支持 1080P@60Hz 输入（可选配） |
|
V-By-One 接口 |
1 个,支持 4kx2k@60Hz 输出（可选配） |
|
CTP 接口 |
1 路 I2C 触摸屏接口 |
|
音视频输出 |
支持左右声道输出,内置双 8R/5W 功放 |
|
系统升级 |
支持 SD 卡/电脑更新 |
|
网络支持 |
10/100/1000M 自适应以太网、支持 WiFi/蓝牙 4.0、内置 4G PCI-E 接口 |
|
定时开关机 |
支持 |
|
RTC 实时时钟 |
支持 |
|
尺寸 |
135mm*100mm/±0.5mm，板厚 1.6mm±10% |
|
工作环境 |
温度：-20 度-70 度，推荐 5°C~35°C，湿度：10％～90％，无凝露 |
