01 主板概述及特点
主板概述：
ZC-339A采用瑞芯微RK3399 （双Cortex-A72大核+四 Cortex-A53小核）六核64位超强CPU，搭载Android7.1系统，主频高达1.8GHz。采用Mali-T860MP4 GPU，支持4K、H.265硬解码。板卡集成多媒体解码、液晶驱动、以太网、HDMI、WIFI、3G、蓝牙于一体，支持绝大部分当前流行的视频及图片格式解码，支持HDMI视频输出/输入，两路双8的LVDS接口以及一路EDP接口，可以驱动各种TFT LCD显示屏，大大简化整机系统设计，TF卡和带锁的SIM卡座，稳定性更强，非常适合于高清网络播放盒，视频广告机和画框广告机
主板特点：

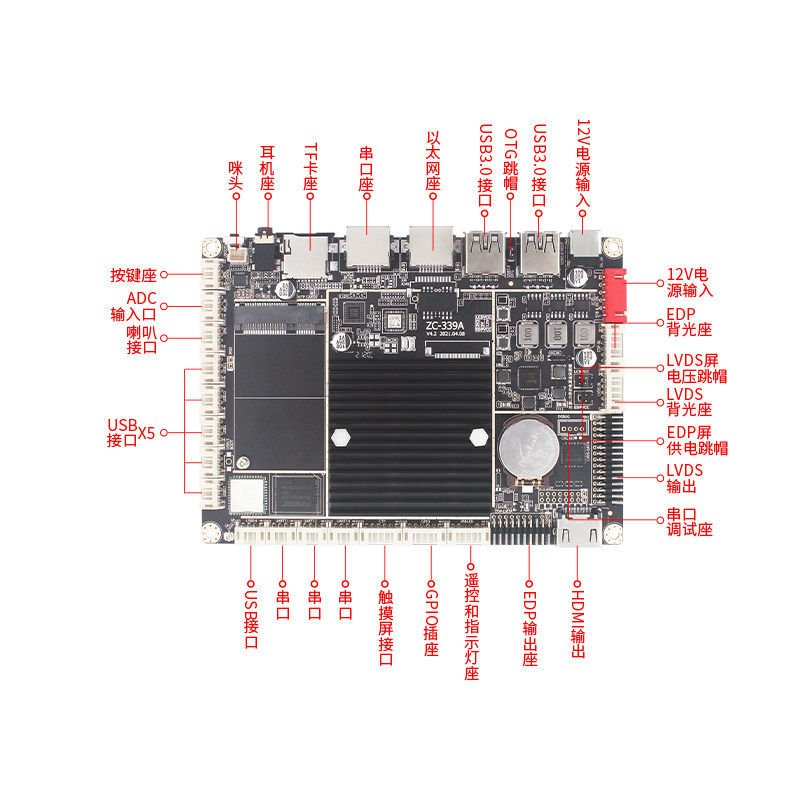

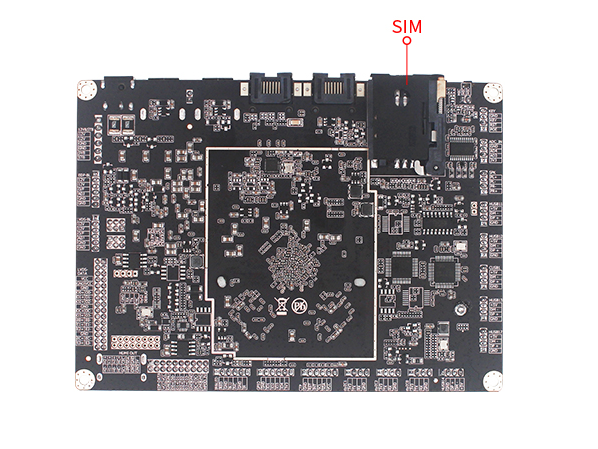

02外观及接口示意图
03 硬件参数
|
主要硬件指标 |
|
|
CPU |
瑞芯微 RK3399 64位高性能CPU，1.8GHz；双Cortex-A72大核+四Cortex-A53小核 64-bit CPU,内置低功耗MCU Cortex-M0 |
|
GPU |
四核ARM Mali-T860MP4高性能GPU |
|
内存 |
标配2G （4G可选) |
|
内置存储器 |
EMMC标配 16G（32G/64G可选） |
|
内置ROM |
32KB EEPROM |
|
解码分辨率 |
最高支持3840*2160 |
|
操作系统 |
Android 7.1.2/9.0可选 |
|
播放模式 |
支持循环、定时、插播等多种播放模式 |
|
网络支持 |
4G、以太网、支持WiFi/蓝牙4.0、无线外设扩展 |
|
视频播放
|
支持AVI（H.264、DIVX、DIVX、XVID）, rm，rmvb， MKV（H.264、DIVX、DIVX、XVID），WMV，MOV，MP4（.H.264、MPEG、DIVX、XVID），DAT（VCD格式），VOB（DVD格式），PMP,MPEG，.MPG,， FLV（H.263，H.264），ASF ，TS， TP，3GP，MPG等30种格式以上 |
|
USB接口 |
2个USB 3.0、6个内置USB插座 |
|
串口 |
默认4个TTL串口插座(可改RS232或485) |
|
GPS |
外置GPS（可选） |
|
WIFI、BT |
内置WIFI，BT4.0 |
|
4G |
内置WCDMA,EVDO,4G全网通,支持语音通话 |
|
以太网 |
1个，自适应 100M以太网 |
|
TF卡/HDMI IN |
1个TF卡插座(标配)/可改HDMI IN标准接口 |
|
LVDS输出 |
1个单/双路，可直接驱动50/60Hz多种分辨率液晶屏 |
|
EDP输出 |
可直接驱动多种分辨率的EDP接口液晶屏 |
|
HDMI输出 |
1个,支持1080P@120Hz，4kx2k@30Hz输出 |
|
CTP接口 |
1路CTP接口 |
|
音视频输出 |
支持左右声道输出,内置双8R/5W功放 |
|
RTC实时时钟 |
支持 |
|
定时开关机 |
支持 |
|
系统升级 |
支持SD卡/电脑更新 |
|
工作温度 |
-20°C-70°C, 推荐5℃～35℃ |
