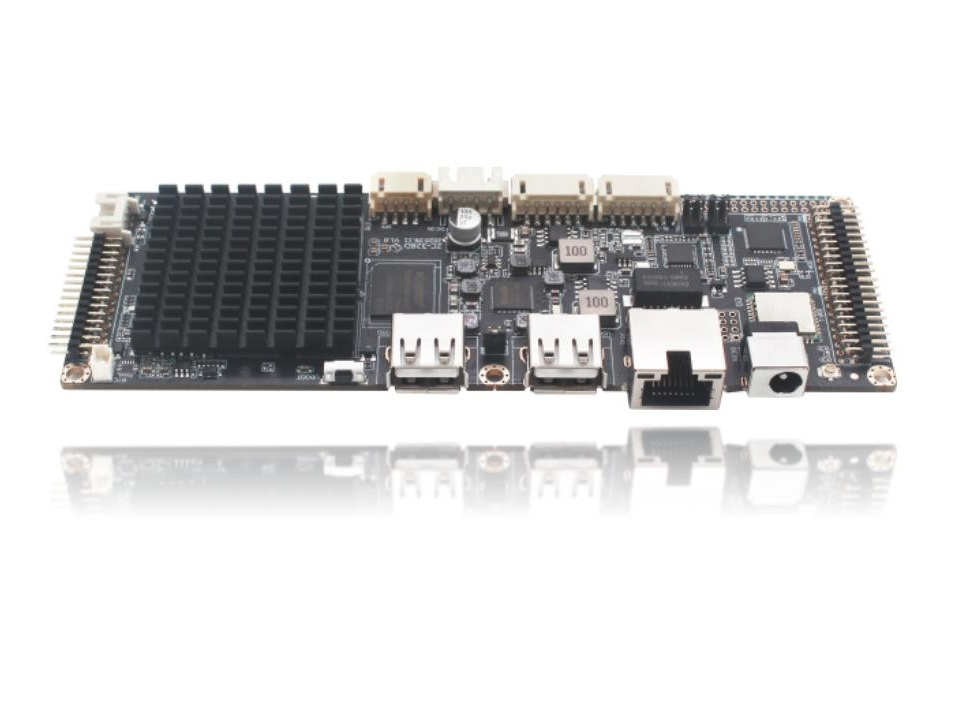

主板概述：
ZC-328D 板卡集成多媒体解码、液晶驱动、以太网、WIFI、4G、蓝牙于一体，支持绝大部分当前流行的视频及图片格式解码，支持两路 edp 接口以及一路 lvds 接口，可以驱动各种 TFT LCD 显示屏，大大简化整机系统设计，稳定性更强.
主板特点：
高集成度：集成 USB/LVDS/EDP/ /以太网/WIFI /蓝牙于一体，简约超薄，卓尔不凡。
可扩展 4G 接口：外挂 PCI-E 4G 模块，支持华为、龙尚、移远等多种 PCI-E 4G 模块，更加适合广告一体机的远程维护，节约人工成本。
丰富的扩展接口：6 个 USB 接口（2 个标准USB 口，4 路内置插座),三个可扩展串口, 4路 GPIO/ADC 接口，可以满足市场上各种外设的要求.
高清晰度：最大支持 3840×2160 的解码和各种 LVDS/EDP 接口的 LCD 显示屏.
功能齐全：双路 edp 输出接口,一路 lvds 输出接口，支持横竖屏播放，视频分屏，滚动字幕，定时开关机，USB 数据导入等功能。
管理方便：人性化的播放列表后台管理软件，便于广告播放管理和控制。播放日志，方便了解播放情况。

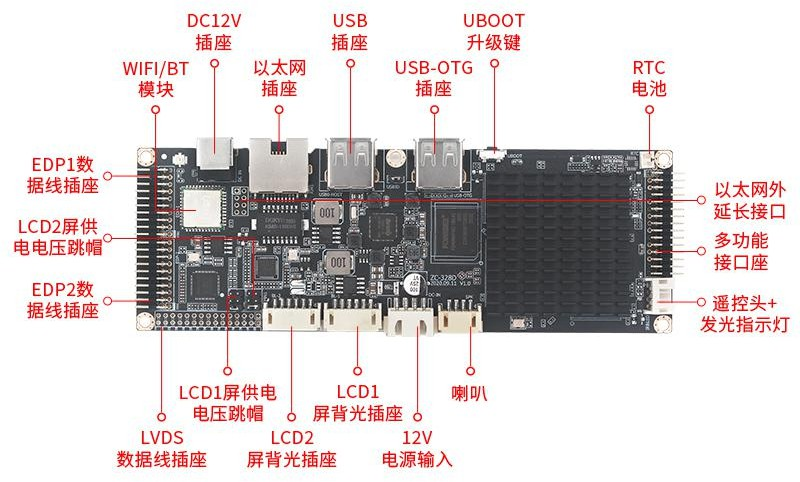

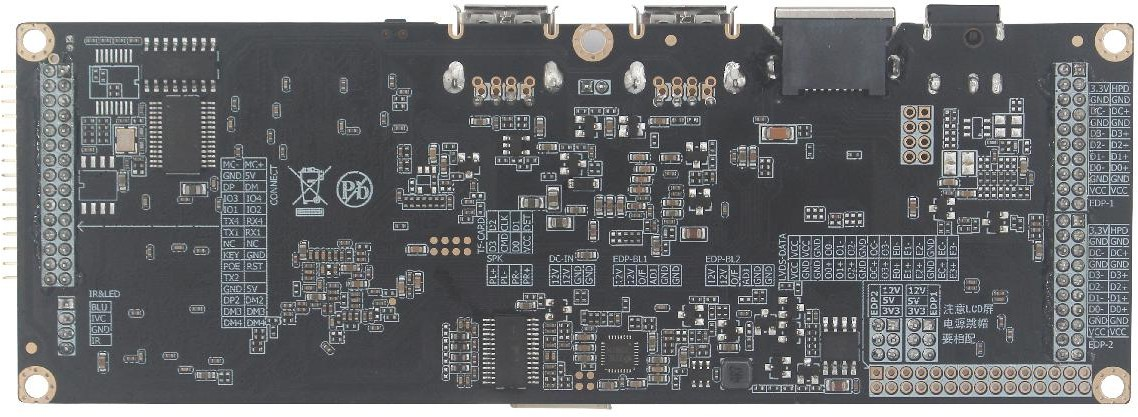

02外观及接口示意图
03 硬件参数
|
主要硬件指标 |
|
|
CPU |
瑞芯微RK3288 最 强 四核 1.8GHz Cortex-A17 四核 GPU Mail-T764 |
|
内存 |
标配 2G 4G(可选) |
|
内置存储器 |
EMMC 16G(标配) 32G/64G(可选) |
|
内置 ROM |
2KB EEPROM |
|
操作系统 |
Android 7.1.2 |
|
LVDS 输出 |
1 个单路，可直接驱动 50 / 60Hz 液晶屏 |
|
eDP 输出 |
可直接驱动双路多种分辨率的 eDP 接口液晶屏 |
|
视频格式支持 |
支持 wmv、avi、flv、rm、rmvb、mpeg、ts、mp4 等 |
|
图片格式支持 |
支持 BMP、JPEG、PNG、GIF |
|
音频输入/输出 |
喇叭输出（支持左右声道输出，内置双 8R/ 5W 功放）、MIC IN |
|
USB 接口 |
6 个 USB 接口（2 个标准 USB 口，4 路内置插座) |
|
串口/扩展接口 |
3 个可扩展串口, 4 路 GPIO/ADC 接口 |
|
网络支持 |
1、 支持 10/100M 自适应以太网 2、 内置 WiFi，支持热点分享，支持蓝牙 4.0（标配） 3、 可扩展 4G 上网 |
|
RTC 实时时钟 |
支持，支持定时开关机 |
|
系统升级 |
支持本地 USB 升级 |
