主板概述：
ZC-328E 板卡集成多媒体解码、液晶驱动、以太网、HDMI、WIFI、3G、蓝牙于一体，支持绝大部分当前流行的视频及图片格式解码，支持 HDMI 视频输出，双 8/10 位的LVDS 接口、EDP 接口以及 MIPI 接口，可以驱动各种 TFT LCD 显示屏，大大简化整机系统设计，稳定性更强，非常适合于高清网络播放盒，视频广告机和画框广告机。
主板特点：
高集成度：集成 USB/LVDS/EDP/Mipi/以太网/WIFI /蓝牙于一体，简化整机设计.
丰富的扩展接口：6 个 USB 接口（5 个插针1 个 标 准 USB 口 ),6 个 可 扩 展 串 口 ,GPIO/ADC 接口，可以满足市场上各种外设的要求.
高清晰度：最大支持 3840×2160 的解码和各种 LVDS/EDP 接口的 LCD 显示屏.
功能齐全：支持横竖屏播放，视频分屏，滚动字幕，定时开关，USB 数据导入等功能。
管理方便：人性化的播放列表后台管理软件，便于广告播放管理和控制。播放日志，方便了解播放情况。

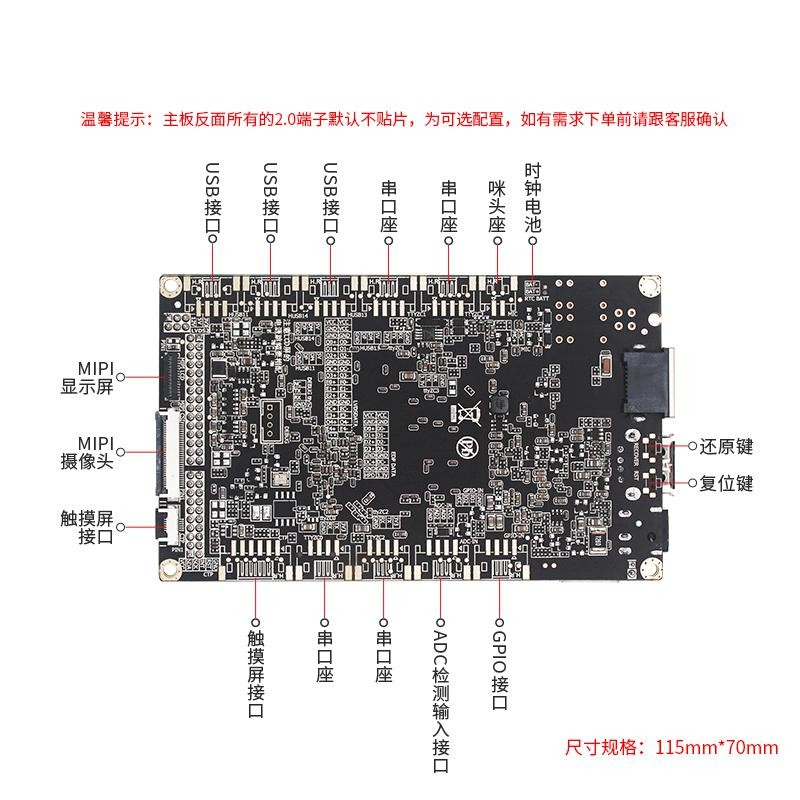

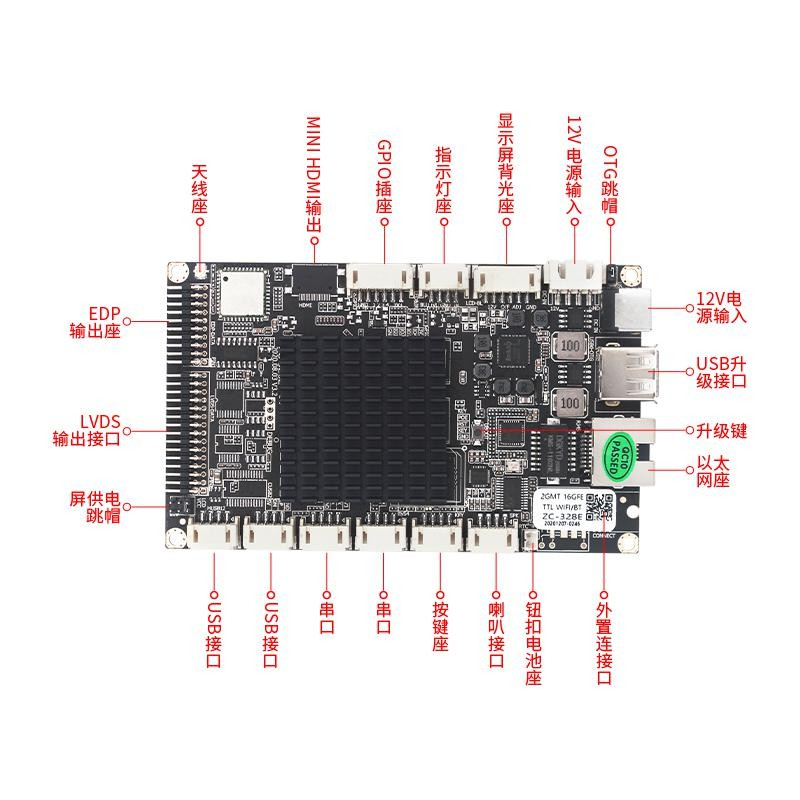

02外观及接口示意图
03 硬件参数
|
主要硬件指标 |
|
|
CPU |
瑞芯微RK3288 最 强 四核 1.8GHz Cortex-A17 四核 GPU Mail-T764 |
|
内存 |
2G(标配) 4G(可选) |
|
内置存储器 |
EMMC 16G((标配) 32G/64G(可选) |
|
内置 ROM |
2KB EEPROM |
|
解码分辨率 |
最高支持 3840*2160 |
|
操作系统 |
Android 7.1.2 |
|
播放模式 |
支持循环、定时、插播等多种播放模式 |
|
网络支持 |
3G、以太网、支持 WiFi/蓝牙 4.0、无线外设扩展 |
|
视频播放 |
支持 AVI（H.264、DIVX、DIVX、XVID）, rm，rmvb， MKV（H.264、DIVX、 DIVX、XVID），WMV，MOV，MP4（.H.264、MPEG、DIVX、XVID），DAT （VCD 格式），VOB（DVD 格式），PMP,MPEG，.MPG,， FLV（H.263，H.264）， ASF ，TS， TP，3GP，MPG 等 30 种格式以上 |
|
USB2.0 接口 |
1 个 USB HOST、5 个内置 USB 插座 |
|
Mipi Camera |
24pin FPC 接口，支持 1300w Camera（可选） |
|
串口 |
6 个 TTL 串口插座(可改 RS232 或 485) |
|
CTP |
FPC/插座 |
|
WIFI、BT |
内置 WIFI/BT4.0 外置 GPS（可选） |
|
4G |
支持 4G 模块上网（外置） |
|
以太网 |
1 个，10M/100M 自适应以太网 |
|
LVDS 输出 |
1 个单/双路，可直接驱动 50/60Hz 液晶屏 |
|
EDP 输出 |
可直接驱动多种分辨率的 EDP 接口液晶屏 |
|
MIPI 输出 |
可直接驱动多种分辨率的 MIPI 接口液晶屏 |
|
HDMI 输出 |
1 个 MiniHDMI,支持 1080P@120Hz，4kx2k@60Hz 输出 |
|
音视频输出 |
支持左右声道输出,内置双 8R/10W 功放 |
|
RTC 实时时钟 |
支持 |
|
定时开关机 |
支持 |
|
系统升级 |
支持电脑更新 |
