01 主板概述及特点
主板概述：
ZC-339 V采用瑞芯微RK3399 （双Cortex-A72大核+四Cortex-A53小核）六核64位超强CPU，搭载Android9.0系统，主频高达1.8GHz。采用Mali-T860MP4 GPU，支持4K、H.265硬解码。多路视频输出，性能更强，速度更快，接口更丰富，板卡集成多媒体解码、液晶驱动、以太网、HDMI、WIFI、蓝牙于一体，支持绝大部分当前流行的视频及图片格式解码，支持HDMI视频输出，一路双8LVDS接口，及MIPI接口，可以驱动各种TFT LCD显示屏，内置TF卡座，稳定性更强，非常适合于智慧显示终端产品、视频类终端产品、工业自动化终端产品，如：视频广告机、数字标牌、智能自助 终端、智能零售终端、O2O 智能设备、工控主机、高清网络播放盒，和画框广告机。
主板特点：

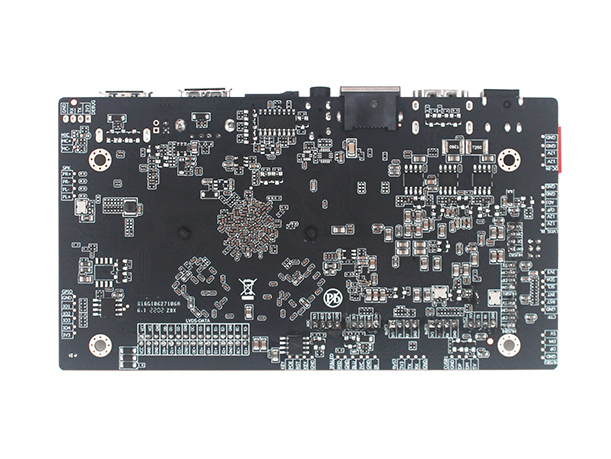

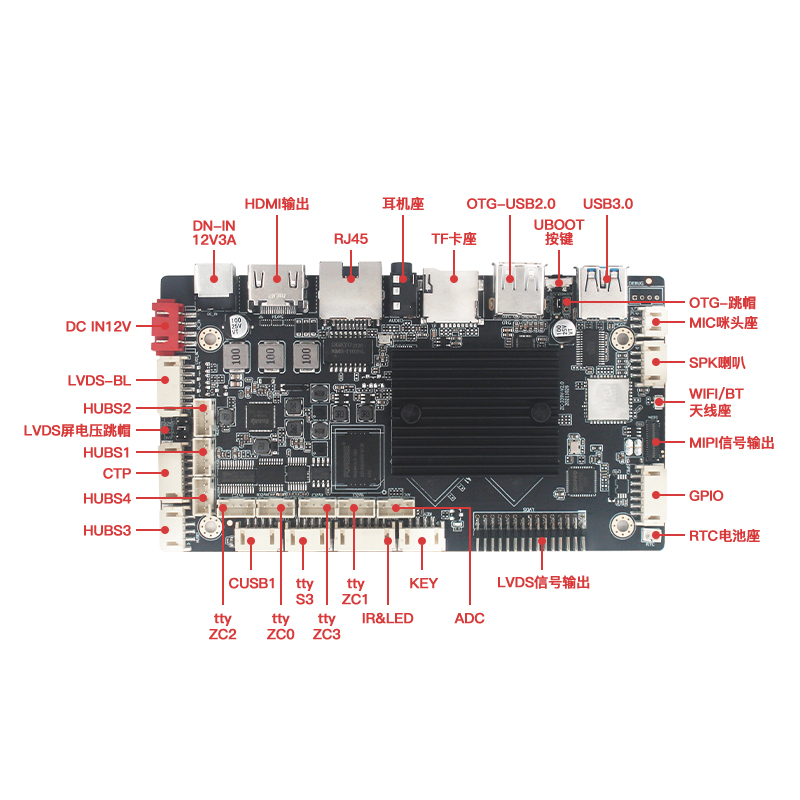

02外观及接口示意图
03 硬件参数
|
主要硬件指标 |
|
|
CPU |
瑞芯微 RK3399 64位高性能CPU，1.8GHz；双Cortex-A72大核+四Cortex-A53小核 64-bit CPU,内置低功耗MCU Cortex-M0 |
|
GPU |
四核ARM Mali-T860MP4高性能GPU |
|
内存 |
LPDDR4标配2G（4G可选) |
|
内置存储器 |
EMMC 16G(默认)/32G/64G(可选) |
|
解码分辨率 |
最高支持3840*2160 |
|
操作系统 |
Android 9.0 |
|
播放模式 |
支持循环、定时、插播等多种播放模式 |
|
网络支持 |
4G扩展、以太网、支持WiFi/蓝牙4.0、无线外设扩展 |
|
视频播放
|
支持AVI（H.264、DIVX、DIVX、XVID）, rm，rmvb， MKV（H.264、DIVX、DIVX、XVID），WMV，MOV，MP4（.H.264、MPEG、DIVX、XVID），DAT（VCD格式），VOB（DVD格式），PMP,MPEG，.MPG,， FLV（H.263，H.264），ASF ，TS， TP，3GP，MPG等30种格式以上 |
|
USB接口 |
1个USB 3.0、1个USB2.0，5个内置USB插座(默认2个，3个选配) |
|
串口 |
5个TTL串口插座(默认1个，4个选配，可改RS232或485) |
|
GPS |
外置GPS（可选） |
|
WIFI、BT |
内置WIFI，BT4.0 |
|
以太网 |
1个，100M以太网 |
|
|
TF卡 |
支持TF卡 |
|
|
LVDS输出 |
1个单/双路，可直接驱动50/60Hz多种分辨率液晶屏 |
|
|
HDMI输出 |
1个,支持1080P@60Hz，4kx2k@30Hz输出 |
|
|
MIPI接口 |
1路 MIPI 接口 |
|
|
CTP接口 |
1路CTP接口 |
|
|
音视频输出 |
支持左右声道输出,内置双8R/5W功放 |
|
|
KEY接口 |
1个KEY接口 |
|
|
ADC接口 |
2个ADC接口 |
|
|
RTC实时时钟 |
支持 |
|
|
定时开关机 |
支持 |
|
|
系统升级 |
支持TF卡/电脑升级 |
|
