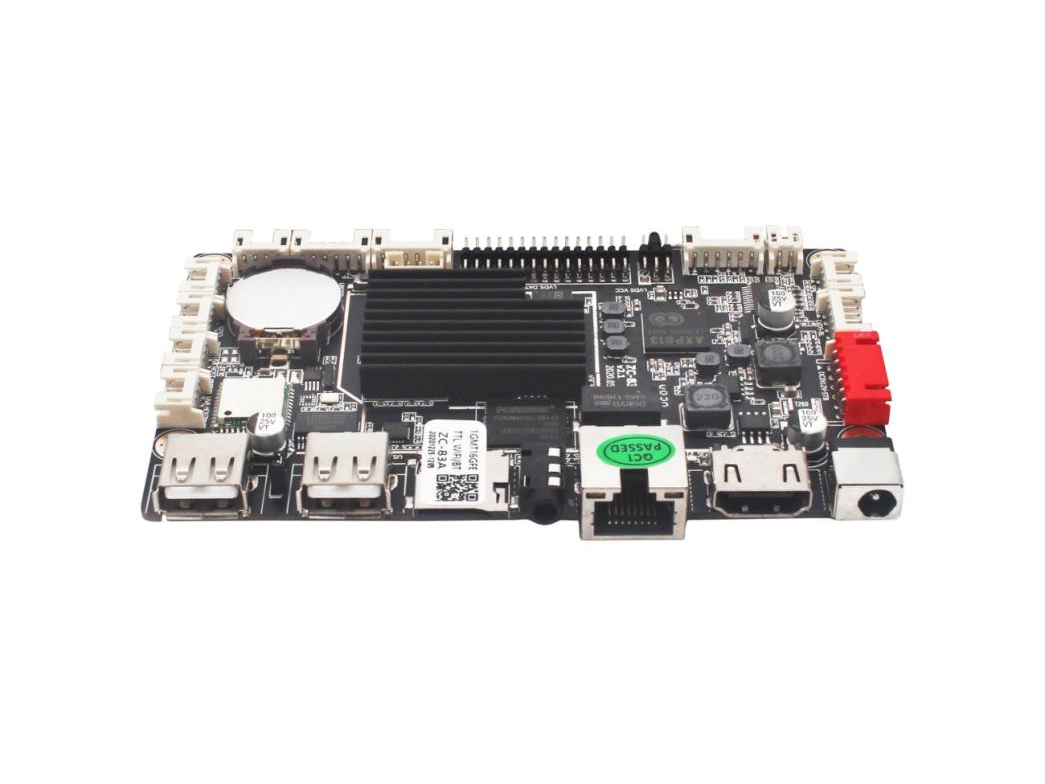

主板概述：
ZC-83A 板卡集成多媒体解码、液晶驱 动、 以太网、HDMI、WIFI、蓝牙于一体，支持绝大 部分当前流行的视频及图片格式解码，支持HDMI 视频输出，双 8 位的 LVDS 驱动,可以 驱动各种 TFT LCD 显示屏，大大简化整机系统 设计，非常适合亍高清网络播放盒，视频广告机和画框广告机
主板特点：
简化设计： 预留常用接口，超薄超小设计， 可用于超薄广告机；
高集成度： 集成 USB/LVDS/以太网 /HDMI/WIFI/蓝牙于一体，支持 TF卡。
可外接 3G/4G 模块： 支持华为、中兴、 龙尚、高通等多种 3G/4G 模块。
接口丰富： 四个USB(两插针，两标准 USB)，三个串口，1 个人体感应接口；
高清晰度： 最大支持 1080P 的解码和各种 LVDS 信号 LCD显示屏。
功能齐全： 支持横竖屏播放，视频分屏， 滚动字幕，定时开关，USB数据导入等功能。
管理方便： 人性化的播放列表制作软件， 便于广告播放管理和控制。播放日志，方便 了解播放情况。

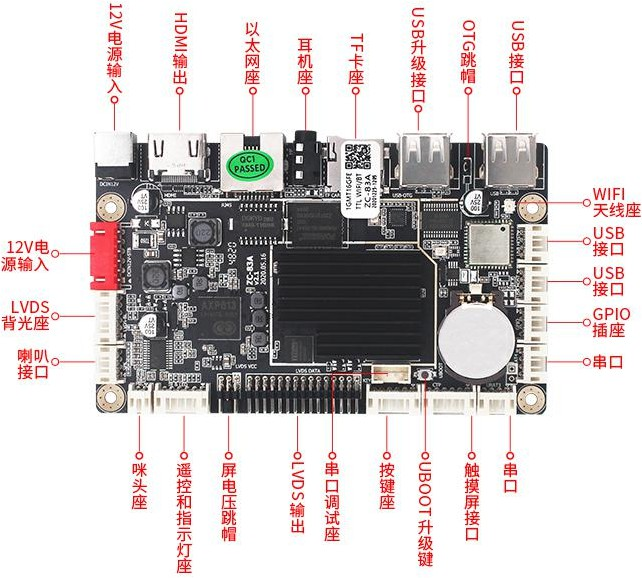

02外观及接口示意图
|
主要硬件指标 |
|
|
CPU |
全志 A83T，Cortex-A7 架构，主频2.0G |
|
内存 |
DDR3 1G/2G（可选） |
|
内置存储器 |
EMMC FLASH 标配 16G/32G(可选) |
|
解码分辨率 |
最高支持 1080P |
|
操作系统 |
Android 6.0 |
|
播放模式 |
支持循环、定时、插播等多种播放模式 |
|
网络支持 |
3G、以太网，支持WiFi、无线外设扩展 |
|
视频播放 |
支持 wmv、avi、flv、rm、rmvb、mpeg 、ts、mp4 等 |
|
图片格式 |
支持BMP、JPEG、PNG、GIF |
|
USB2.0 接口 |
4 个 USB HOST (两个外置，两个内置) |
|
串口 |
2 个( 2 个 RS232 或 TTL（二选一使用，默认TTL）) |
|
SD 卡槽 |
1 个标准 TF 卡插槽 |
|
以太网 |
1 个，10M/100M 自适应以太网 |
|
WIFI、BT |
内置WIFI，BT4.0 |
|
LVDS 输出 |
1 个，可直接驱动 50/60Hz液晶屏 |
|
HDMI 输出 |
1 个,支持 1080P输出 |
|
音视频输出 |
左右声道输出（2*5W / 8Ω喇叭） |
|
RTC 实时时钟 |
支持 |
|
定时开关机 |
支持 |
|
系统升级 |
支持 USB/T 卡/网络升级 |
