主板概述：
ZC-40M 采用全志 A40I 四核主控芯片， 集成四颗 ARM A7 内核与 Mail-400MP2图形处理单元，主频可达到最高 1.2GHz. 可以兼容大部分的视频格式及解码能力。
本产品搭载了 Android 7.1 的操作系统， 标配 1G 的 RAM 和 8G 的 EMMC ROM， 支持双通道 LVDS 接口，可直接驱动 15-55 寸 LCD 液晶屏；
接口使用卧式插座，满足产品的超薄需求等。大大简化整机系统设计，稳定性更强.
主板特点：
简化设计：预留常用接口，超薄超小设计，可用于超薄广告机。
可扩展 4G 接口：外挂 PCI-E 4G 模块，支持多品牌 PCI-E 4G 模块，更加适合广告一体机的远程维护，节约人工成本。
丰富的扩展接口：3 个 USB 接口（两个标 准 USB 口，1 路内置插座)，可以满足市场上各种外设的要求。
高清晰度：最大支持 1080P 的解码和各种 LVDS 信号 LCD 显示屏。
功能齐全：一路 lvds 输出接口，支持横竖屏播放，视频分屏，滚动字幕，定时开关机，USB 数据导入等功能。
管理方便：人性化的播放列表后台管理软件，便于广告播放管理和控制。播放日志，方便了解播放情况。

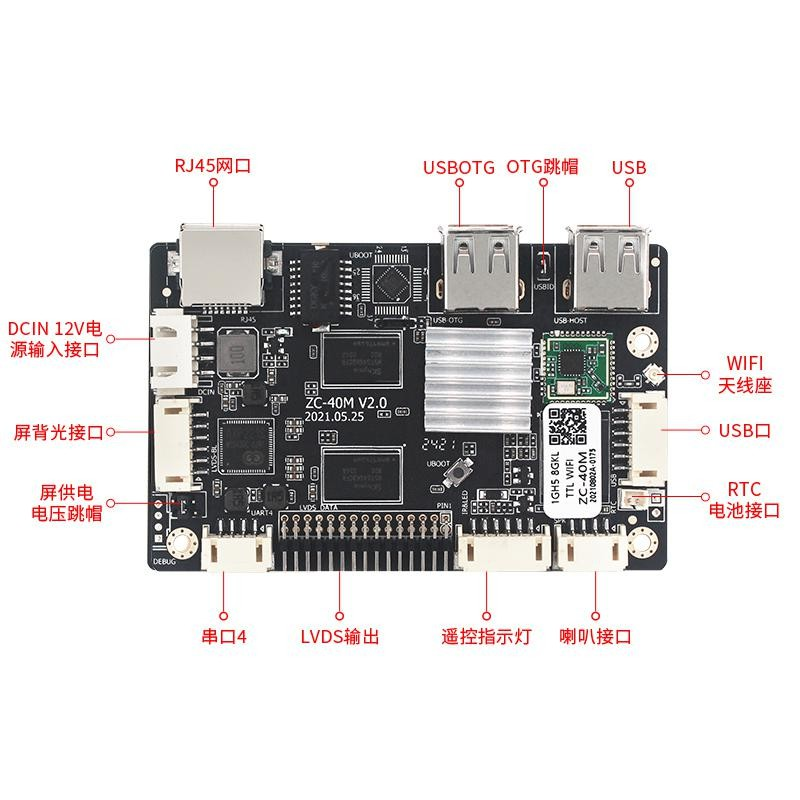

02外观及接口示意图

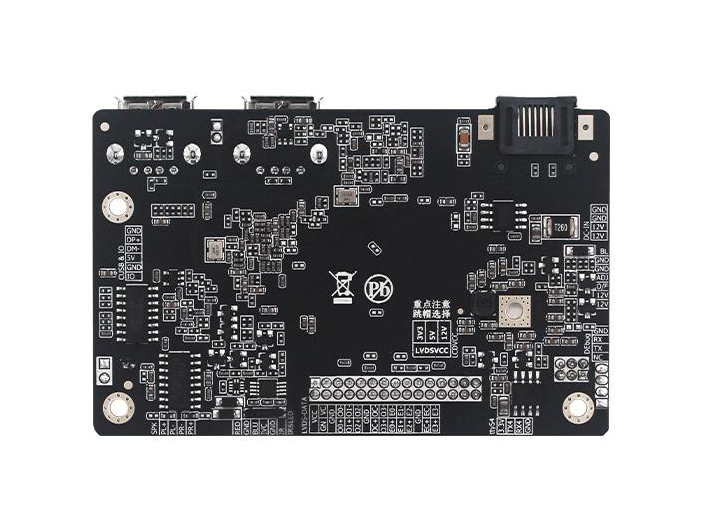

ZC-40M 反面
|
主要硬件指标 |
|
|
CPU |
全志 A40I，Cortex-A7 架构，主频 1.2G |
|
内存 |
DDR3 1G |
|
内置存储器 |
EMMC FLASH 8G (最大可扩展到 32G) |
|
操作系统 |
Android 7.1.1 |
|
WiFi |
内置 WIFI 或 WIFI/BT 模块（可二选一），802.11b/g/n, 默认单 WIFI 模块 |
|
LVDS 输出 |
1 个单路，可直接驱动 50 / 60Hz 液晶屏 |
|
视频格式支持 |
支持 wmv、avi、flv、rm、rmvb、mpeg、ts、mp4 等 |
|
图片格式支持 |
支持 BMP、JPEG、PNG、GIF |
|
音频输入/输 出 |
喇叭输出（支持左右声道输出，内置双 8R/ 5W 功放） |
|
USB 接口 |
3 个 USB 接口 （2 个标准 USB 口，1 路内置插座) |
|
串口 |
1 个可扩展串口 |
|
网络支持 |
1、1 个标准外置 RJ45 接口，支持 10/100M 自适应以太网 2、 内置 WiFi，支持热点分享 3、 可扩展 4G 上网 |
|
RTC 实时时钟 |
支持，支持定时开关机 |
|
系统升级 |
支持本地 USB 升级 |
|
工作温度 |
-20℃～70℃. 推荐 5℃～35℃ |
|
工作湿度 |
10％～90％，无凝露 |
|
存储温度 |
-20℃～70℃，推荐常温下存储 |
