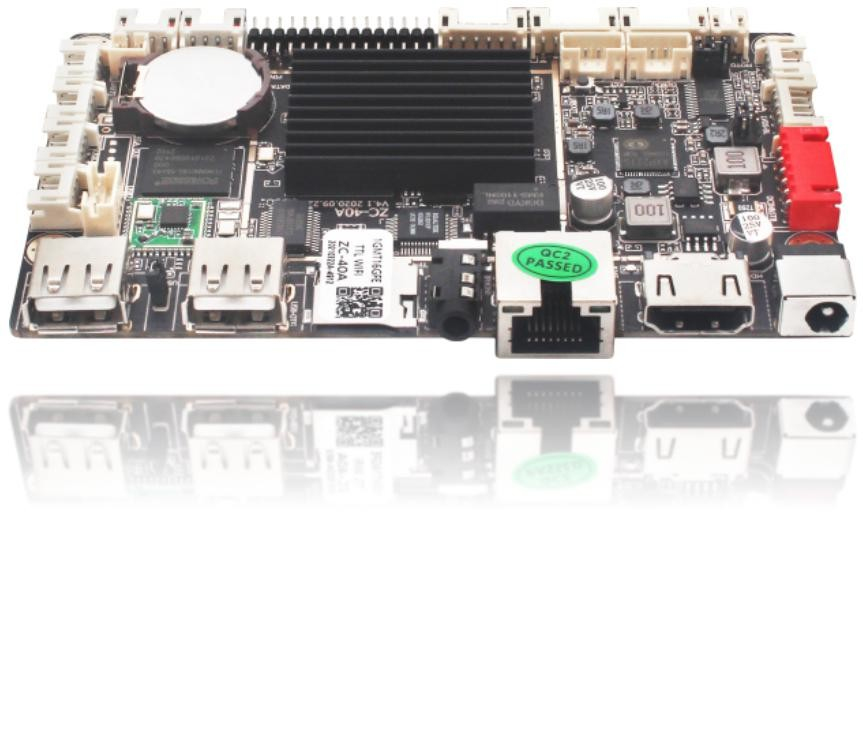

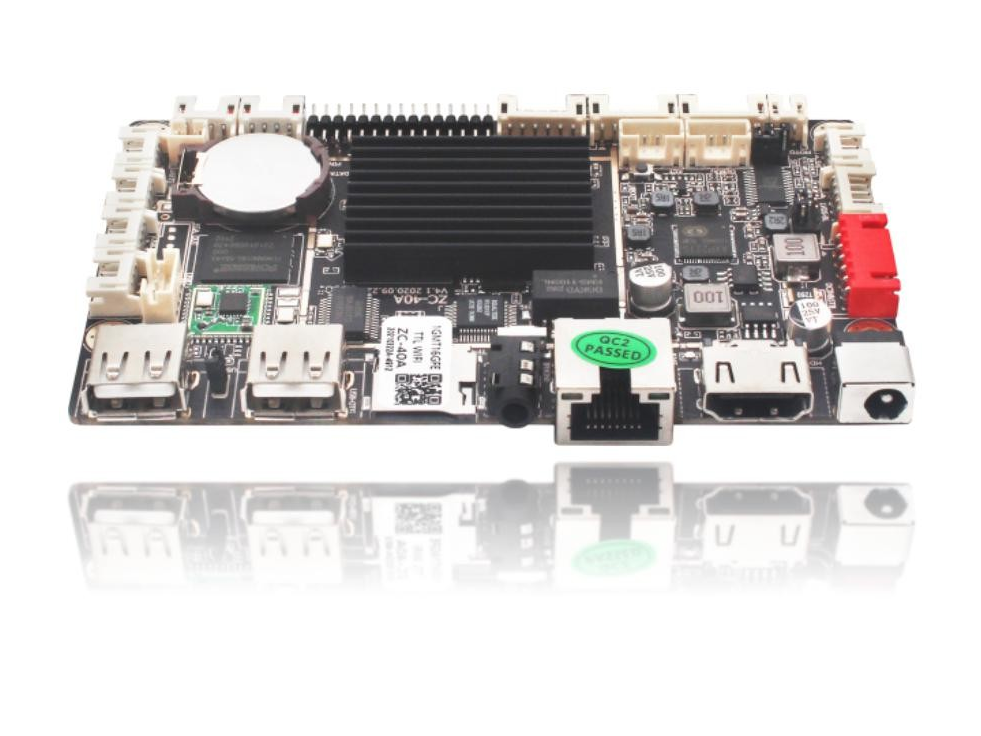

01 主板概述及特点
主板概述：
ZC-40A 采用全志 A40I 四核主控芯片，集 成四颗 ARM A7 内核与 Mail-400MP2 图形处理单元，主频可达到最高 1.2GHz. 可以兼容大部分的视频格式及解码能力。
本产品搭载了 Android 7.1 的操作系统， 标配 1G 的 RAM 和 16G 的 EMMC ROM， 支持双通道 LVDS 接口，可直接驱动 15-55 寸 LCD 液晶屏，并支持大尺寸红外触摸屏； 主要接口使用以卧式插座，满足产品的超 薄需求等。
主板特点：
简化设计：预留常用接口，超薄超小设计，可用于超薄广告机；
高集成度：集成 TF 卡 /USB/LVDS/HDMI/以太网/WIFI/红外遥控/串口于一体，简化整机设计。
丰富的扩展接口：6 个 USB 接口（两个标准 USB 口，4 路内置插座),三个可扩展串口, 1个 GPIO/ADC 接口，可以满足市场上各种外设的要求.
高清晰度：最大支持 1080P 的解码和各种 LVDS 信号 LCD 显示屏.
功能齐全：支持横竖屏播放，视频分屏，滚动字幕，定时开关，USB 数据导入等功能。
管理方便：人性化的播放列表后台管理软件，便于广告播放管理和控制。播放日志，方便了解播放情况。支持定时开关机

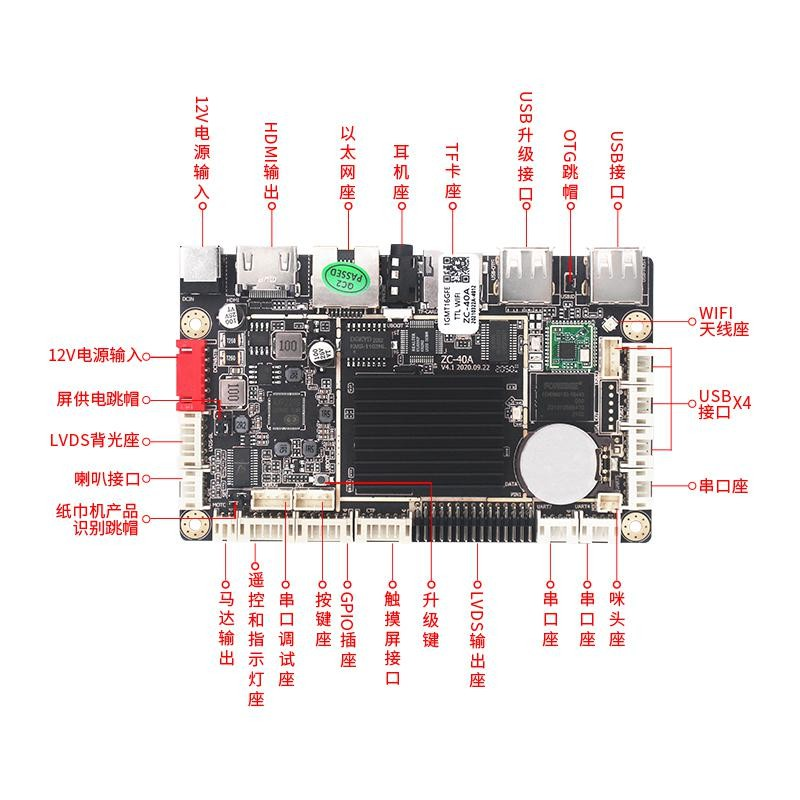

02外观及接口示意图
|
主要硬件指标 |
|
|
CPU |
全志 A40I，Cortex-A7 架构，主频 1.2G |
|
内存 |
DDR3 1G |
|
内置存储器 |
EMMC FLASH 16G (最大可扩展到 32G) |
|
存储器扩展 |
最高支持 32GB 的 TF 卡扩展 |
|
WiFi |
内置 WIFI 或 WIFI/BT 模块（可二选一），802.11b/g/n, 默认单 WIFI 模块 |
|
文件系统 |
|
|
操作系统 |
Android 7.1.1 |
|
语言 |
简体中文、繁体、英语、法语、德语、意大利语、日文、韩文、俄文、西班牙、波兰、捷 克等多种语言 |
|
网络功能 |
|
|
浏览器 |
UCWeb，Google 等多种浏览器 |
|
在线娱乐 |
可支持在线视频,电视,电影,音乐,电台 |
|
视频播放 |
|
|
支持格式 |
支持 AVI（H.264、DIVX、DIVX、XVID）, rm，rmvb， MKV（H.264、DIVX、DIVX、 XVID），MOV，MP4（.H.264、MPEG、DIVX、XVID），DAT（VCD 格式），VOB（DVD格式），PMP,MPEG，.MPG,， FLV（H.263，H.264），ASF ，TS， TP，3GP，MPG 等 30 种格式以上 |
|
解码分辨率 |
最高分辨率 1920*1080 |
|
视频输出 |
最大支持单/双 6 位/8 位的 1080P LVDS 和 HDMI 1080P 全高清输出 |
|
音频播放 |
|
|
支持格式 |
支持 MP3,WMA,MP2,OGG,AAC,M4A,MA4,FLAC,APE,3GP,WAV 格式音频播放，支持歌曲列表功能 |
|
录音功能 |
支持 MP3,WMA 格式录音 |
|
附加功能 |
|
|
图片浏览 |
支持 JPG、BMP、PNG、GIF 等各种图片格式浏览并支持旋转/幻灯片播放,最高支持到3840*2160 分辨率 |
|
基本接口 |
|
|
电源插座 |
1 个外置 DC12V 输入插座及一个内置 6P 输入插座（包含外置电源 STANDBY 功能） |
|
USB2.0 接口 |
6 个 USB HOST (两个外置，四个内置) |
|
HDMI 输出 |
1 个，HDMI A 型标准接口输出 |
|
耳机/麦克座 |
1 个外置耳机音频输出 |
|
TF 卡 |
1 个标准外置 TF 卡插槽 |
|
LAN 接口 |
1 个标准外置 RJ45 接口 |
|
UART 扩展口 |
3 个内置 TTL 接口+1 个 DEBUG-TTL 其中 TTL 可选配为 RS232 与 RS485 接口（选配） |
|
LVDS 输出 |
1 个，可直接驱动达到 1080P 的 LVDS 液晶大屏 |
