01 主板概述及特点
主板概述：
ZC-312 板卡集成多媒体解码、液晶驱 动、以太网、WIFI、4G 于一体，可适应多种 网络环境；支持绝大部分当前流行的视频及图 片格式解码，一路 lvds 接口，可以驱动各种 TFT LCD 显示屏；支持定时开关机，遥控开 关机，硬件看门狗等功能。接口使用卧式插座， 满足产品的超薄需求等。大大简化整机系统设 计，稳定性更强.
主板特点：
u 高集成度：集成 USB/LVDS/ /以太网/WIFI 于一体，简约超薄，卓尔不凡。
u 可扩展 4G 接口：外挂 PCI-E 4G 模块，支 持多品牌 PCI-E 4G 模块，更加适合广告一体机的远程维护，节约人工成本。
u 丰富的扩展接口：3 个 USB 接口（两个标准 USB 口，1 路内置插座),1 个可扩展串口, 1个 GPIO 接口，可以满足市场上各种外设的要求.
u 高清晰度：最大支持 1080P 的解码和各种LVDS 信号 LCD 显示屏.
u 功能齐全：一路 lvds 输出接口，支持横竖屏 播放，视频分屏，滚动字幕，定时开关机， USB 数据导入等功能。
u 管理方便：人性化的播放列表后台管理软 件，便于广告播放管理和控制。播放日志， 方便了解播放情况。

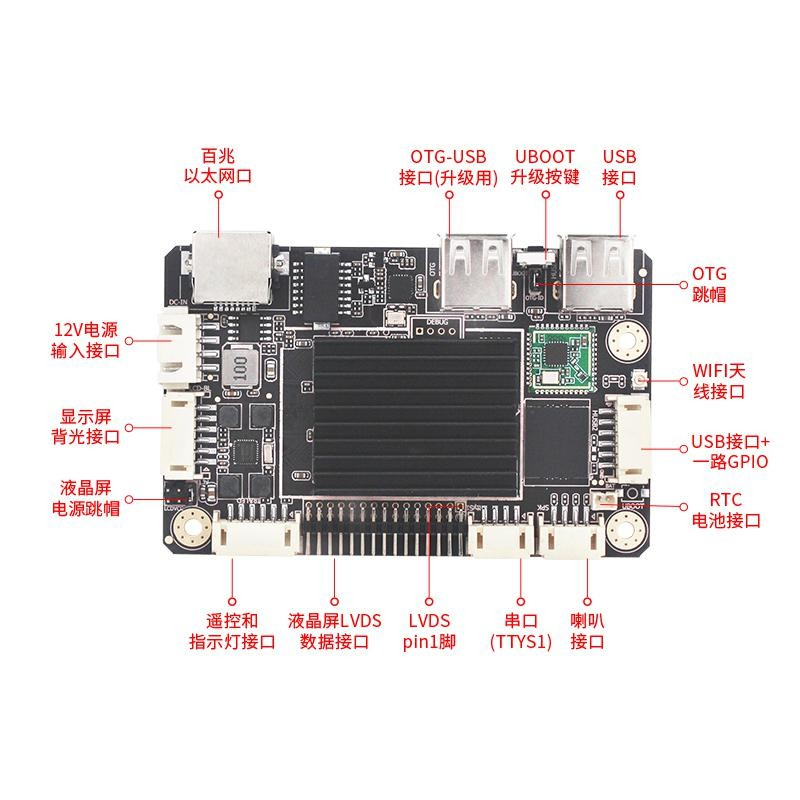

02外观及接口示意图
|
主要硬件指标 |
|
|
CPU |
瑞芯微RK3128 四核 Cortex-A7，频率高达 1.2GHz |
|
GPU |
Mali-400MP2 GPU，支持 OpenGL ES1.1/2.0 |
|
内存 |
1G(标配) 2G(可选) |
|
内置存储器 |
EMMC 8G(标配) 16G (可选) |
|
内置 ROM |
2KB EEPROM |
|
操作系统 |
Android 7.1.2 |
|
LVDS 输出 |
1 个单路，可直接驱动 50 / 60Hz 液晶屏 |
|
视频格式支持 |
支持 wmv、avi、flv、rm、rmvb、mpeg、ts、mp4 等 |
|
图片格式支持 |
支持 BMP、JPEG、PNG、GIF |
|
音频输入/输出 |
喇叭输出（支持左右声道输出，内置双 8R/ 3W 功放） |
|
USB 接口 |
3 个 USB 接口 （2 个标准 USB 口，1 路内置插座) |
|
串口/扩展接口 |
1 个可扩展串口, 1 路 GPIO |
|
网络支持 |
1、 支持 10/100M 自适应以太网 2、 内置 WiFi，支持热点分享 3、 可扩展 4G 上网 |
|
RTC 实时时钟 |
支持，支持定时开关机 |
|
系统升级 |
支持本地 USB 升级 |
