YF-026W 主板

01 主板概述及特点

主板概述：

YF-026W板卡采用瑞芯微RK3399(双Cortex-A72 大核+四Cortex-A53 小核)六核64位超强CPU ,搭载Android8.1 系统，主频高达2GHz。采用Mali-T8600MP4 GPU,支持4K、H.265 硬解码。集成多路液晶驱动、以太网、 HDMI、WIFI、BT4.1功放于一体，支持绝大部分当前流行的视频及图片格式解码，支持4K级视频播放，支持HDMI 2.0@60Hz输出，支持双屏异显功能，双6/8位LVDS/MIPI，支持2K 级输出兼容驱动各种TFT LCD显示屏，大大简化整机系统设计，支持eDP显示接口输出。

主板特点：

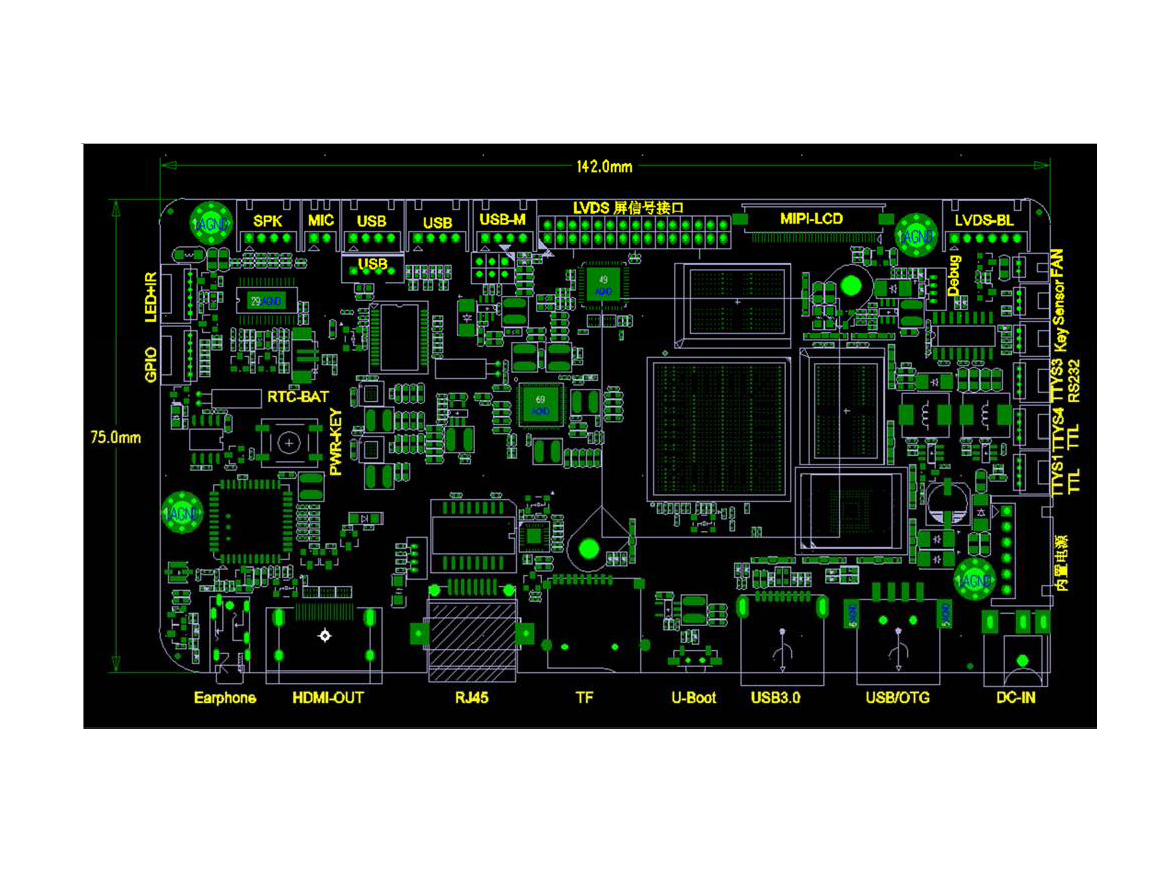

• 高集成度。集成 USB/LVDS/百兆以太网/HDMI输出/HDMI 输入/WIFI/BT4.1/eDP/MIPI/SD 卡扩展/麦克风等等功能，简化整机设计，整机设计更加美观。

• 高 清 晰 度 。 支 持 1080P/H.265(4K2K) 的 视 频 解 码 和 各 种 LVDS/MIPI/eDP 信号LCD 显示屏。
• 自带功放。支持双通道 8R/5W功放。
• 接口丰富。支持 USB(1路 0)/串口/GPIO/ADC接口扩展，能满足市面上主流的外设。

• 功能齐全。支持横竖屏播放，视频分屏，滚动字幕，定时开关，USB数据导入等功能。
• 管理方便：人性化的播放列表制作软件，便于广告播放管理和控制。播放日志，方便了解播放情况。

02 硬件参数
