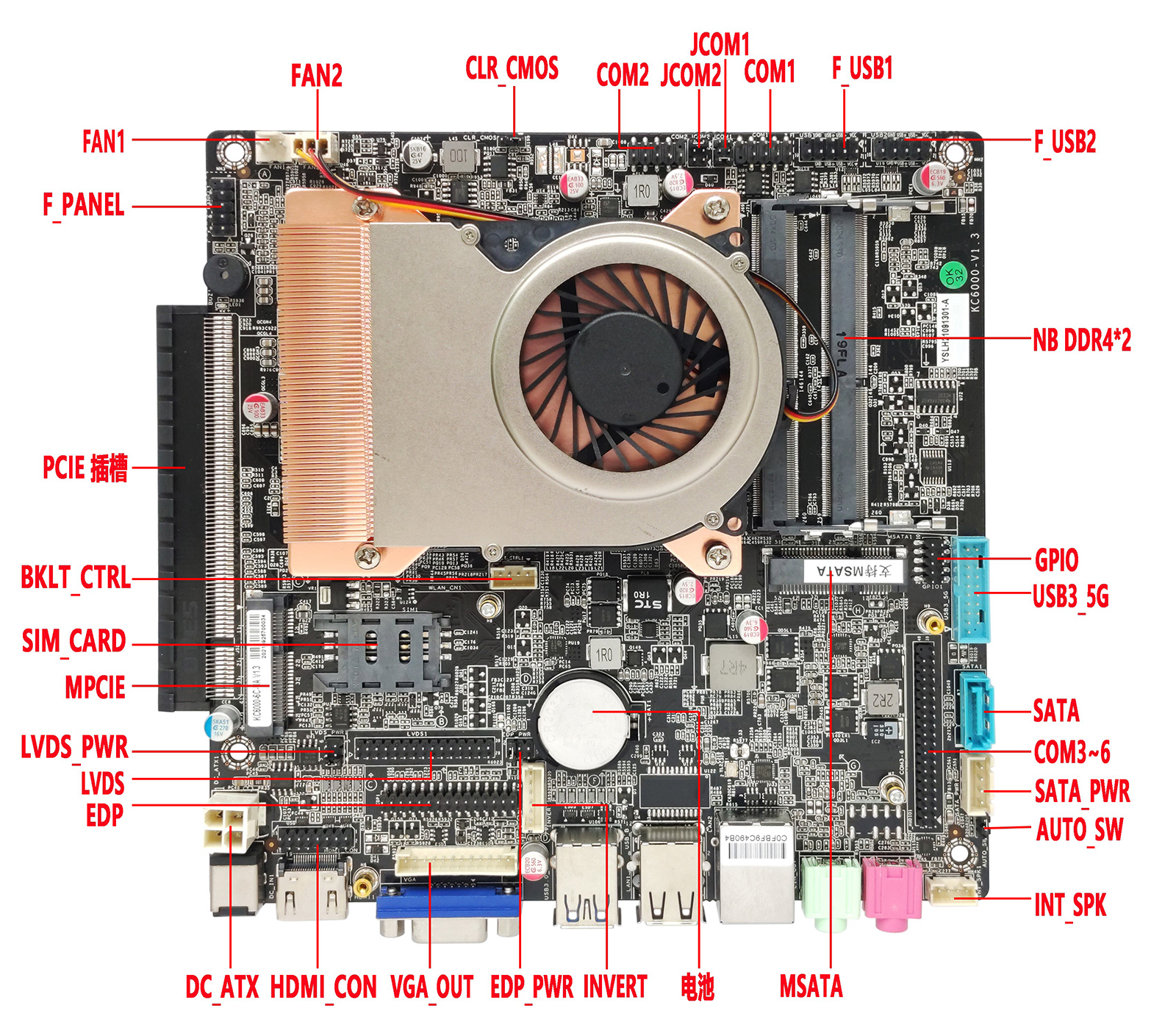

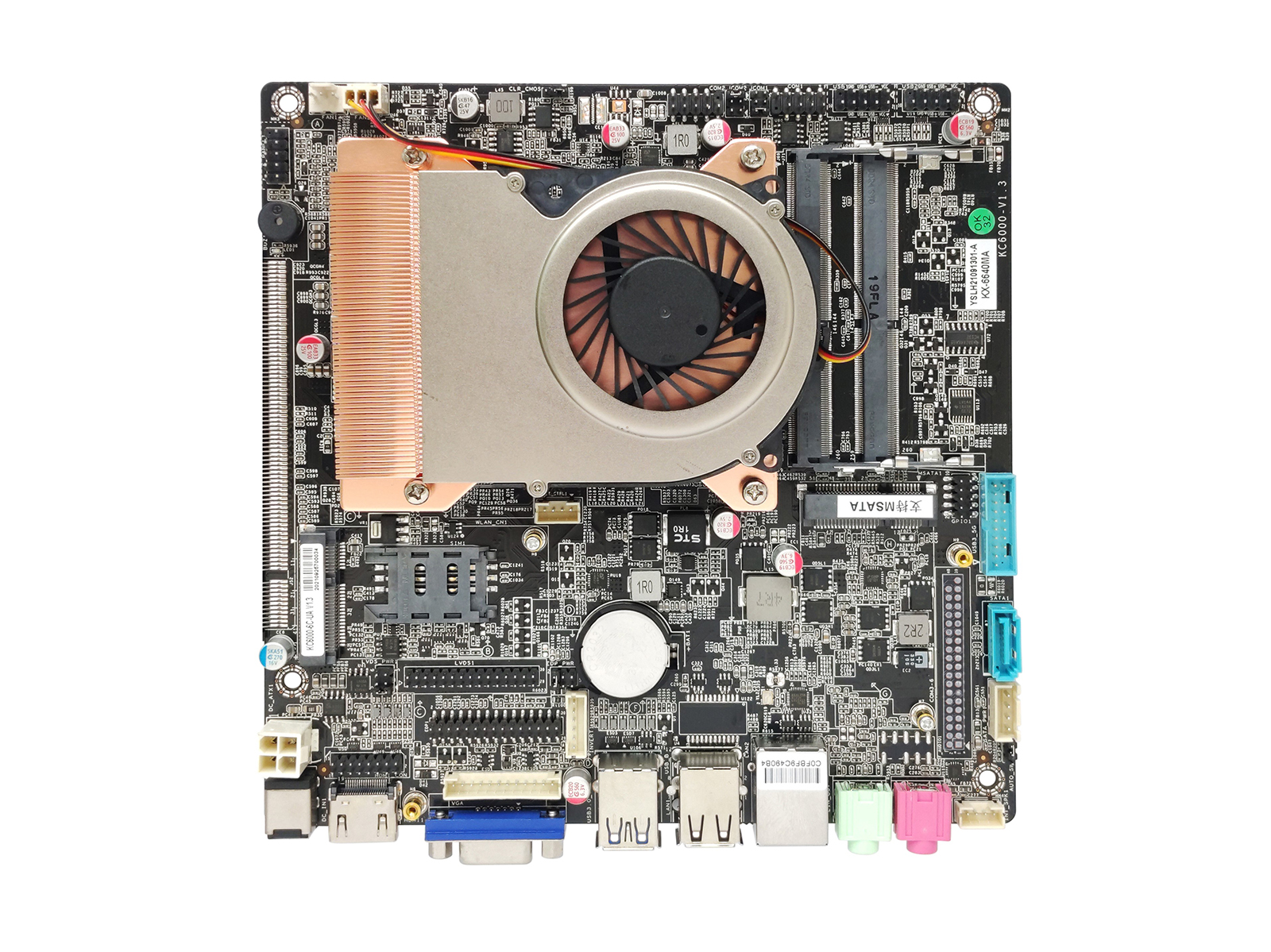

01 产品规格
|
主板尺寸 |
170mm（L）*170mm（W）*28mm（H） |
||
|
CPU |
支持国产兆芯KX6000 16NM全系列板贴CPU |
||
|
电源 |
1*DC_IN |
DC头内直径为2.5MM，支持12V/19V U6580主板满载功耗约90W，建议用12V10A或19V6A以上电源 |
|
|
1*DC_ATX（4Pin） |
|||
|
内存 |
2*SODIMM插槽 |
NB-DDR4内存，支持2133/2400/2666MHZ内存，最大支持32G |
|
|
网络功能 |
1/2*LAN接口 |
Realtek 8111H千兆网口，支持网络唤醒，PXE功能 |
|
|
1*MINI_PCIE接口 |
支持WIFI/4G/蓝牙模块 |
||
|
显示功能 |
显卡 |
集成ZX C960 DX11超核心显卡，支持单显、双显/三显复制、双显/三显扩展 |
|
|
1*VGA DB15接口 |
支持分辨率1920*10@60HZ |
||
|
1*VGA_OUT插针 |
支持分辨率1920*1080@60HZ （12Pin，1*12Pin，2.0mm） |
||
|
1*HDMI 1.4接口 |
支持4K分辨率4096/3840*2160@30Hz |
||
|
1*HDMI_CON插针 |
支持2K分辨率1920*1080@60Hz |
||
|
1*LVDS插针 |
支持分辨率1920*1080@60HZ （30Pin，2*15Pin，2.0mm） |
||
|
1*EDP插针 |
支持分辨率1920*1080@60HZ （30Pin，2*15Pin，2.0mm） |
||
|
1*EDP_PWR插针 |
EDP工作电压控制插针 （6Pin，2*3Pin，2.0mm） |
||
|
1*LVDS_PWR插针 |
LVDS工作电压控制插针 （6Pin，2*3Pin，2.0mm） |
||
|
1*INVERT插针 |
LVDS背光控制插针 （6Pin，1*6Pin，2.0mm） |
||
|
LVDS与EDP为二选一 |
|||
|
USB功能 |
2*USB3.0接口 |
后置标准USB3.0接口 |
|
|
2*USB2.0接口 |
后置标准USB2.0接口（2*LAN主板无此接口） |
||
|
1*F_USB1插针 |
前置USB2.0插针，一组有2*USB2.0 （9Pin，2*5Pin，2.54mm） |
||
|
1*F_USB2插针 |
前置USB2.0插针，一组有2*USB2.0 （9Pin，2*5Pin，2.54mm） |
||
|
1*F_USB3.0插针 |
前置USB3.0插针，一组有1*USB3.0 （19Pin，2*10Pin，2.0mm） |
||
|
内置USB3.0插针与外置USB3.0顶部的一个USB接口信号二选一 |
|||
|
声音功能 |
集成CJC6811A高保真USB音频芯片，可改支持Realtek ALC662/660 HD数字音频控制器 |
||
|
1*LINE_OUT接口 |
支持音频输出（绿色） |
||
|
1*MIC_IN接口 |
支持麦克风输入（红色） |
||
|
1*INT_SPK插针 |
支持8欧5瓦喇叭输出（功放） （4Pin，1*4Pin，2.0mm） |
||
|
硬盘功能 |
1*MSATA接口 |
支持MINI_SATA盘，支持MSATA 3.0 |
|
|
1*SATA1接口 |
标准SATA硬盘接口，支持SATA 3.0 |
||
|
1*SATA_PWR插针 |
硬盘供电插针，可取电5V、12V。 （4Pin，1*4Pin，2.54mm） |
||
|
开关功能 |
1*F_PANEL插针 |
开关、电源灯、硬盘灯、重启插针 （9Pin，2*5Pin，2.54mm） |
|
|
1*AUTO_SW插针 |
硬件控制上电开机插针 （3Pin，1*3Pin，2.0mm） |
||
|
其他I/O |
1*COM1插针 |
支持标准RS232/RS422/RS485可选 （9Pin，2*5Pin，2.54mm） |
|
|
1*COM2插针 |
支持标准RS232 （9Pin，2*5Pin，2.54mm） |
||
|
1*COM3~6插针 |
支持标准RS232 （39Pin，2*20Pin，2.0mm） |
||
|
1*JCOM1/2插针 |
COM1/2第9脚设置0V/5V/12V （6Pin，2*3Pin，2.0mm） |
||
|
1*SIM_CARD卡槽 |
支持SIM卡，用3G/4G时需要SIM卡 |
||
|
1*CLR_CMOS插针 |
主板清零、放电插针 （3Pin，1*3Pin，2.0mm） |
||
|
1*FAN1插针 |
CPU风扇插针，支持温控 （3Pin，1*3Pin，2.54mm） |
||
|
1*FAN2插针 |
SYS风扇插针，全速 （3Pin，1*3Pin，2.54mm） |
||
|
1*GPIO_CN插针 |
GPIO控制插针 （10Pin，2*5Pin，2.0mm） |
||
|
1*PCI-E 16X接口 |
可选带标准PCI-E接口，可接独立显卡(PCIE为X8信号) |
||
|
运行环境 |
工作温度：-10℃~60℃； 工作湿度：5%~95%相对湿度，无冷凝 |
||
|
BIOS |
支持上电开机，定时开机，远程开关机设备智能识别 |
||
|
Watch Dog |
看门狗编程，支持硬件复位功能（256级，0~255秒） |
||
|
操作系统 |
支持Windows 10 64bit，Linux，国产系统等 |
||
