ZC-3566S 主板

01 主板概述及特点

主板概述：

ZC-3566S 采用瑞芯微RK3566高性能、低功耗的四核应用处理器,搭载Android11.0系统，主频高达1.8GHz。嵌入式3D GPU使RK3566与OpenGL ES 1.1/2.0/3.2、OpenCL 2.0和Vulkan 1.1完全兼容。集成了LVDS/edp/以太网wifi/蓝牙，5W*2功放、TF卡扩展、红外遥控、串口/IO扩展、HDMI视频输出/输入、MIC等接口。双8位的LVDS接口以及EDP接口，可以驱动各种TFT LCD显示屏。大大简化整机系统设计，稳定性更强， 广泛应用到AI服务器、人脸支付设备、安防、医疗、交通、金融、工控、智慧教育、智能零售等等AI智能领域。

主板特点：

• 高集成度：集成USB/LVDS/EDP/HDMI/以太网/WIFI /蓝牙于一体，简化整机设计，可插入TF卡。
• 节约人工成本：内置PCIE 4G模块接口，预留LCC贴片位置，支持华为、龙尚等多种PCI-E 3/4G模块，更加适合广告一体机的远程维护，节约人工成本。
• 丰富的扩展接口：7个USB接口（5个插针2个标准USB口),6个可扩展串口, GPIO/KEY接口，可以满足市场上各种外设的要求.
• 高清晰度：最大支持3840×2160的解码和各种LVDS/EDP接口的LCD显示屏.
• 功能齐全：支持横竖屏播放，视频分屏，滚动字幕，定时开关，USB数据导入等功能。
• 管理方便：人性化的播放列表后台管理软件，便于广告播放管理和控制。播放日志，方便了解播放情况。

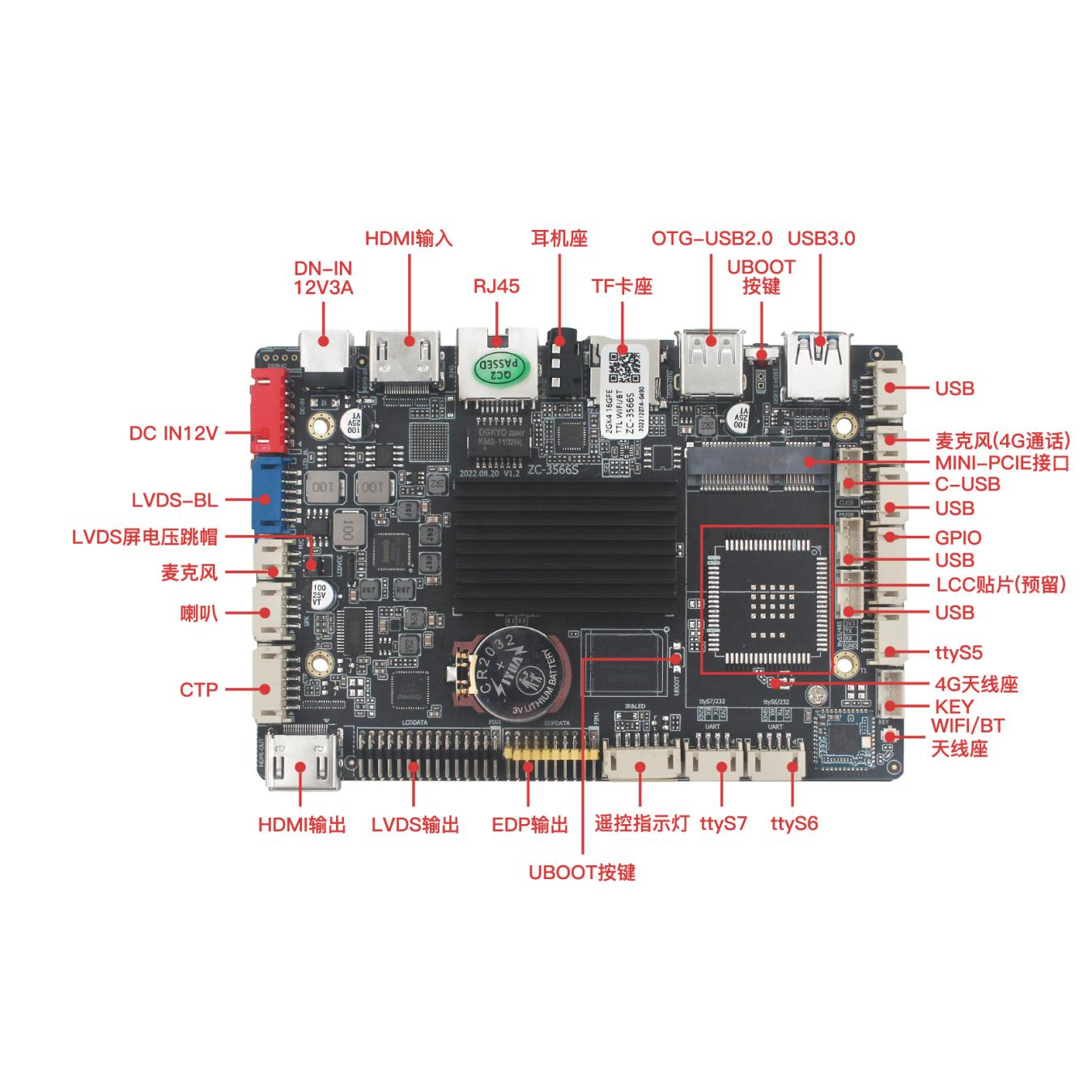

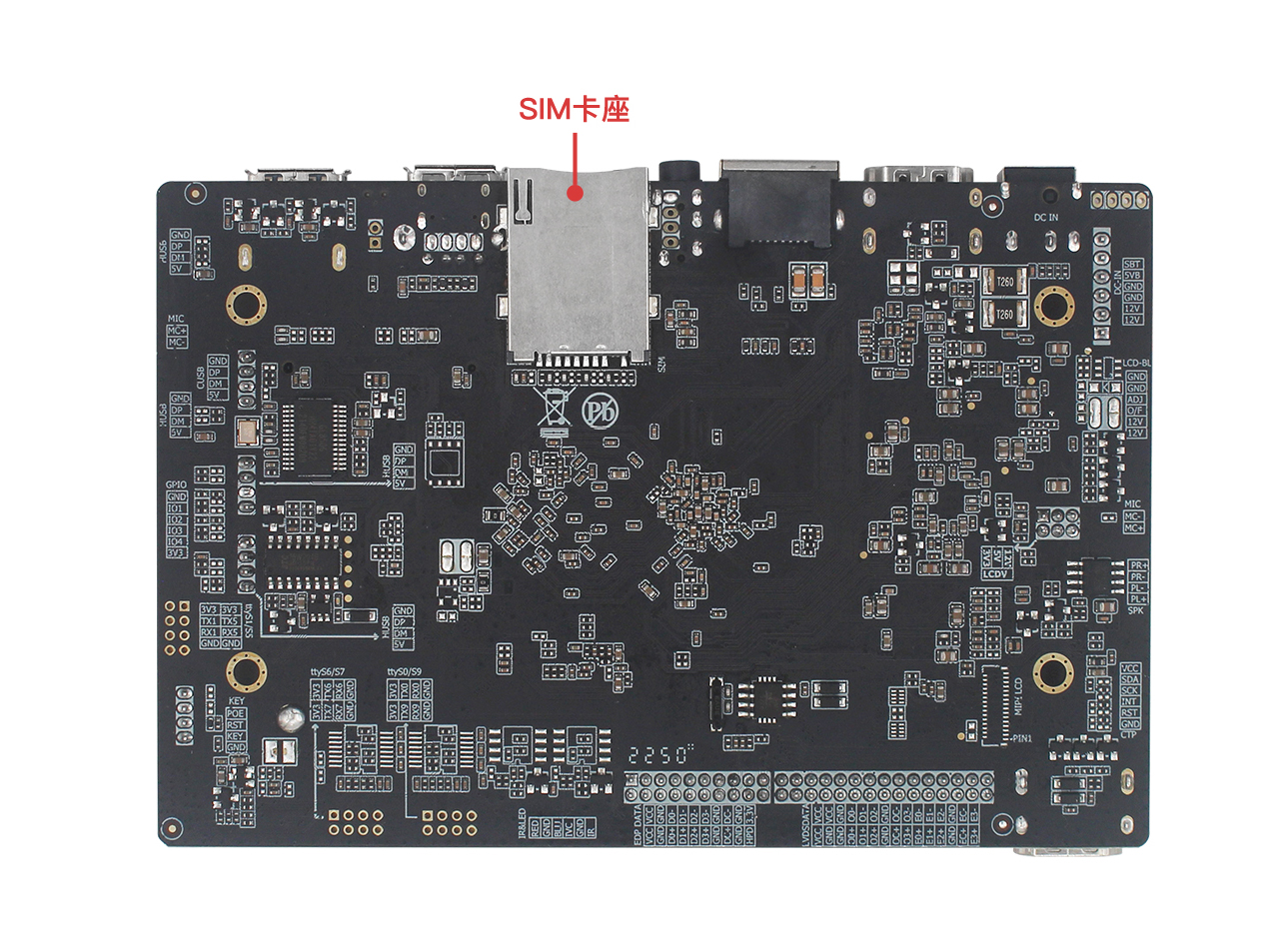

02外观及接口示意图

03 硬件参数
