01 主板概述及特点
主板概述：
ZC-972 板卡采用晶晨T972 芯片，四核 Cortex-A55 处理器，主频最高达1.9 GHz；
采用Mali-G31 GPU；支持4K、H.265 硬解码；搭载Android 9.0 系统;支持多路视频输出和输入；外围接口丰富，支持多款外设扩展；超低功耗、超强性能，是在商业展示、人机交互、工控项目上的最佳选择。
主板特点：
简化设计：预留常用接口，超薄超小设计，可用于超薄广告机；
高集成度：板载 HDMI IN/V-By-One / LVDS 等多种输入输出接口。外置接口：支持有线、WiFi、4G 接入，支持多种PCI-E 3G/4G 模块，支持物联网卡或者普通数据卡。
扩展接口丰富：5 个USB 接口(3个插针, 2个标准 USB 2.0接口),2个可扩展串口（可改232或485串口）,多路GPIO以及KEY接口，可以满足市场上各种外设的接入要求。
管理方便：人性化的播放列表后台管理软件，便于广告播放管理和控制。播放日志，方便了解播放情况。支持定时开关机。

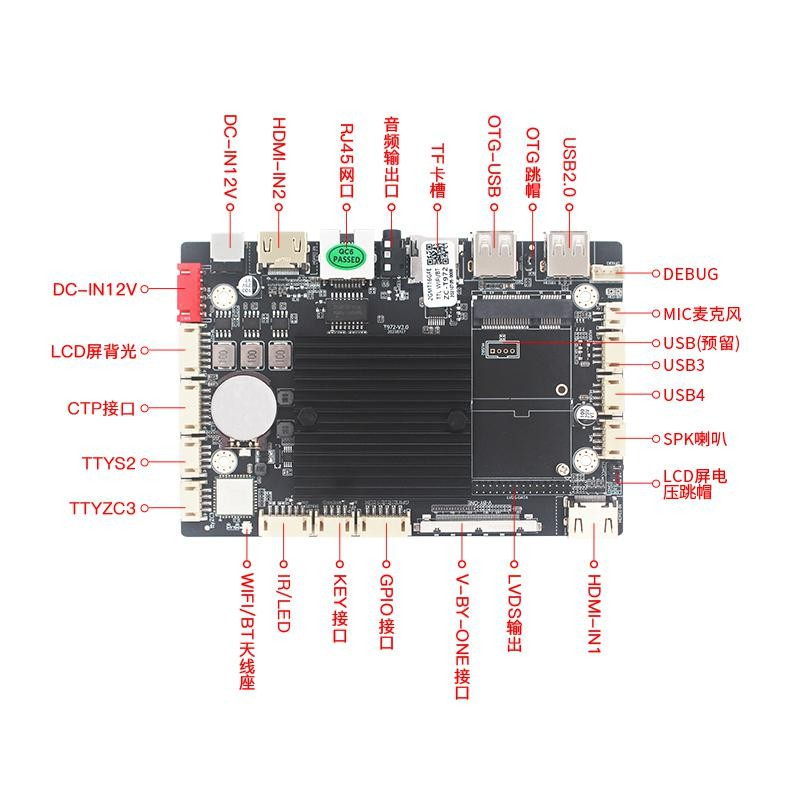

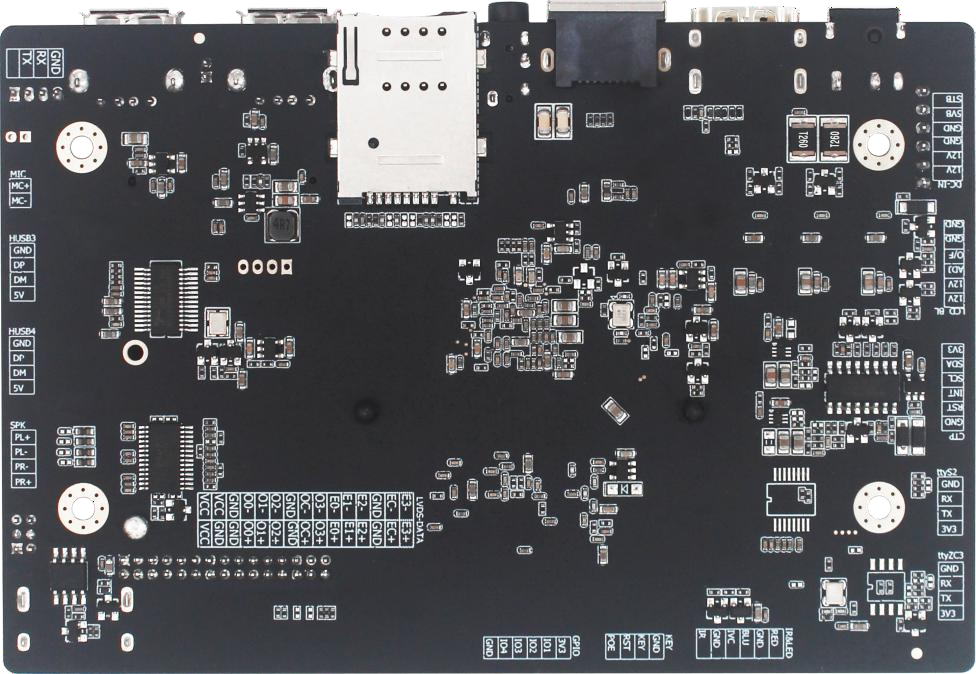

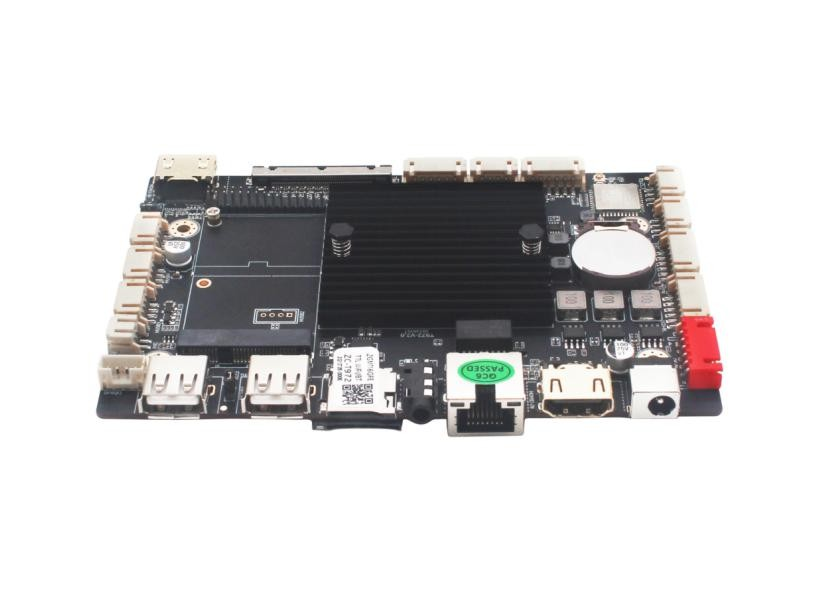

02外观及接口示意图
03 硬件参数
|
主要硬件指标 |
|
|
CPU |
晶晨 T972 芯片，四核 Cortex-A55 处理器，主频最高达 1.9 GHz |
|
内存 |
DDR4 2G |
|
存储 |
EMMC FLASH 16G |
|
WiFi |
内置 WIFI 模块，802.11b/g/n |
|
操作系统 |
Android 9.0 |
|
点屏输出 |
VB1 接口支持最大分辨率 3840*2160 |
|
HDMI 输入 |
1 个标准外置接口 |
|
LAN 接口 |
1 个标准外置 RJ45 接口 |
|
USB 接口 |
5 个 USB 接口(3 个插针，2 个标准 USB2.0 接口) |
|
视频播放 |
支持 wmv、avi、flv、rm、rmvb、mpeg 、ts、mp4 等 |
|
RTC 实时时钟 |
内置实时时钟供电电池，支持定时开关机 |
|
音频喇叭输出 |
1 个内置插座输出，最大可直接驱动 2*8W / 8Ω喇叭 |
|
看门狗 |
支持软件，硬件看门狗 |
|
IR |
1 个内置红外遥控接收座及双色 LED 指示灯 |
|
电源插座 |
1 个外置 DC12V 输入插座及一个内置 6P 输入插座（包含外置电源 STANDBY 功能） |
|
耳机/麦克座 |
1 个外置耳机音频输出 |
|
TF 卡 |
1 个标准外置 TF 卡插槽 |
|
工作温度 |
-20℃～70℃. 推荐 5℃～35℃ |
|
工作湿度 |
10％～90％，无凝露 |
