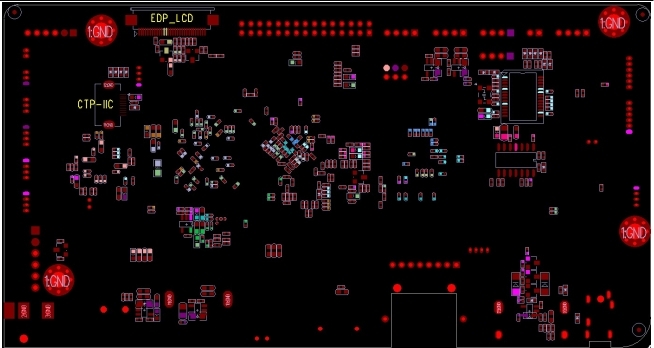

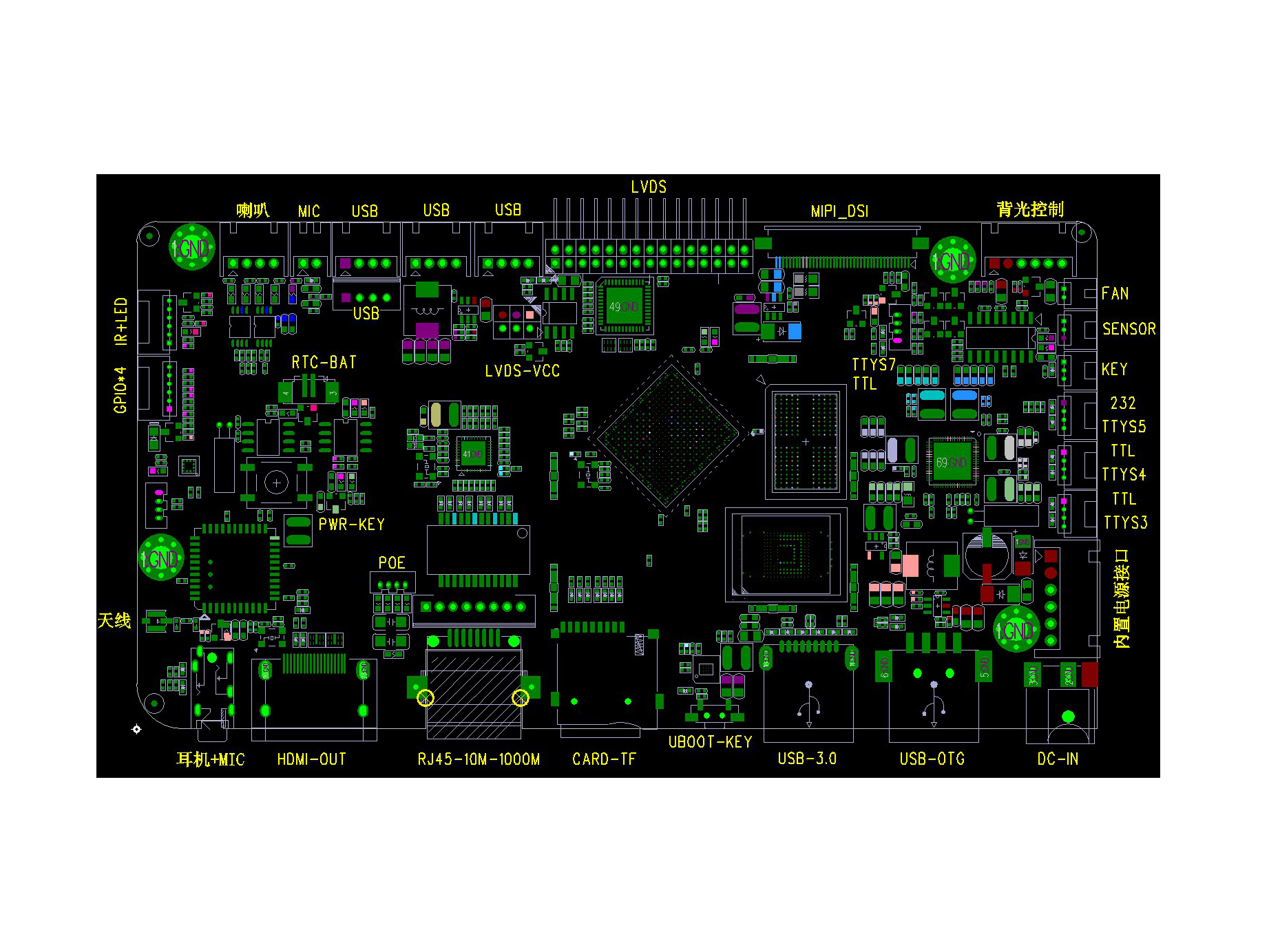

01 主板概述及特点
主板概述：
YF-023D板卡采用瑞芯微RK3566高性能、低功耗的四核应用处理器,搭载 Android11.0系统，主频高达1.8GHz。嵌入式3D GPU使RK3566与OpenGL ES 1.1/2.0/3.2、OpenCL 2.0和Vulkan 1.1完全兼容。特殊的2D硬件引擎将最大限度地提高显示性能，并提供非常平稳的操作。内置NPU支持1.0T的算力，支持几乎全格式的H.264解码器4K@60fpsH.265解码器4K@60fps，也支持 H.264/H.265编码器1080p@60fps，高品质JPEG编码器/解码器。。集成多路液晶驱动、以太网、WIFI、BT功放于一体，支持绝大部分当前流行的视频及图片格式解码，双6/8位LVDS，eDP /MIPI 支持2K 级输出兼容驱动各种TFT LCD显示屏，简化整机系统设计。
主板特点：
高集成度。集成 USB/LVDS/千兆以太网/WIFI/BT/eDP/SD 卡扩展/麦克风等等功能，简化整机设计，整机设计更加美观。
高清晰度。支持 1080P/H.265(4K2K)的视频解码和各种 LVDS/eDP信号 LCD 显示屏。自带功放。支持双通道 8R/2W 功放。
接口丰富。支持 USB(1 路 USB3.0)/串口/GPIO/ADC 接口扩展，能满足市面上主流的外设。
功能齐全。支持横竖屏播放，视频分屏，滚动字幕定时开关，USB数据导入等功能。
管理方便：人性化的播放列表制作软件，便于广告播放管理和控制。播放日志，方便了解播放情况。
02 硬件参数
|
主要硬件指标 |
|
|
CPU |
Rockchip RK3566 UP to1.8GHz； |
|
GPU |
Mali-G52-2EE高性能GPU |
|
NPU |
NPU支持1.0T |
|
内存 |
标配 2G LPDDR4X/LPDDR4 |
|
内置存储器 |
EMMC16G/32G(可选)标贴 16G |
|
解码分辨率 |
支持 1080P/H.265(4K2K) |
|
操作系统 |
Android11.0 |
|
播放模式 |
支持循环、定时、插播等多种播放模式 |
|
网络支持 |
千兆以太网，支持 WiFi/BT、无线外设扩展 |
|
USB2.0 接口 |
5 个 USB HOST(4 个内置针座 USB) |
|
USB 3.0 |
1 个标准 USB 3.0 接口 |
|
以太网 |
1 个，10M/1000M 自适应以太网 |
|
HDMI |
UP to 3840*2160 |
|
EDP 输出 |
Up to 1920*1200 |
|
LVDS |
Up to 1920*1080 |
|
MIPI |
Up to 2560*1440 |
|
音频输出 |
左右声道输出 8R/2W 喇叭 |
|
RTC 实时时钟 |
支持 |
|
硬件看门狗 |
支持 |
|
定时开关机 |
支持 |
|
串口 |
3 路 TTL，1 路 Debug，1 路 RS232 |
|
系统更新 |
支持 TF 卡/电脑更新 |
|
其他功能 |
TF/USB 自动导入屏参 |
