01 主板概述及特点
主板概述：
GK3568采用瑞芯微RK3568（Cortex-A55）高性能、低功耗的四核处理器,搭载Android 11系统，主频最高达2.0GHz。嵌入式GPU(ARM G52 2EE)支持OpenGL ES 1.1/2.0/3.2，OpenCL 2.0，Vulkan 1.1。集成HDMI/LVDS/EDP/MIPI/VGA显示接口，以太网/WIFI 6/BT 5.4/4G(需外加4G模块）扩展接口于一体，大大简化了整机设计。支持绝大部分当前流行的视频及图片格式解码，高性能VPU支持支持4K 60fps H.265/H.264/VP9视频解码，支持1080P 60fps H.265/H.264视频编码支持8M ISP，支持HDR。可以驱动各种TFT LCD显示屏。稳定性更强，广泛应用到AI服务器、人脸支付设备、安防、医疗、交通、金融、工控、智慧教育、智能零售等等AI智能领域。
主板特点：
▼高集成度：集成USB/LVDS/EDP/HDMI/MIPI/双以太网/WIFI 6/BT 5.4于一体，简化整机设计，宽电压输入，可支持9-36V。
▼高稳定性：在硬件、软件上，增加本司潜心开发的技术来保证产品的稳定性，可以使最终产品达到7*24小时无人值守。
▼丰富的扩展接口：一个TYPE-C口（USB 2.0），4个标准USB 2.0接口， 4个USB 2.0插针,6个可扩展串口，GPIO/ADC/DAC接口，一个SATA口，一个5G接口(与4G二选一），可以满足市场上各种外设的要求.
▼高清晰度：最大支持3840×2160的解码（HDMI输出）和各种LVDS/EDP/MIPI/VGA接口的LCD显示屏.
▼功能齐全：支持横竖屏播放，视频分屏，滚动字幕，定时开关，USB数据导入等功能。
▼管理方便：人性化的播放列表后台管理软件，便于广告播放管理和控制。播放日志，方便了解播放情况。

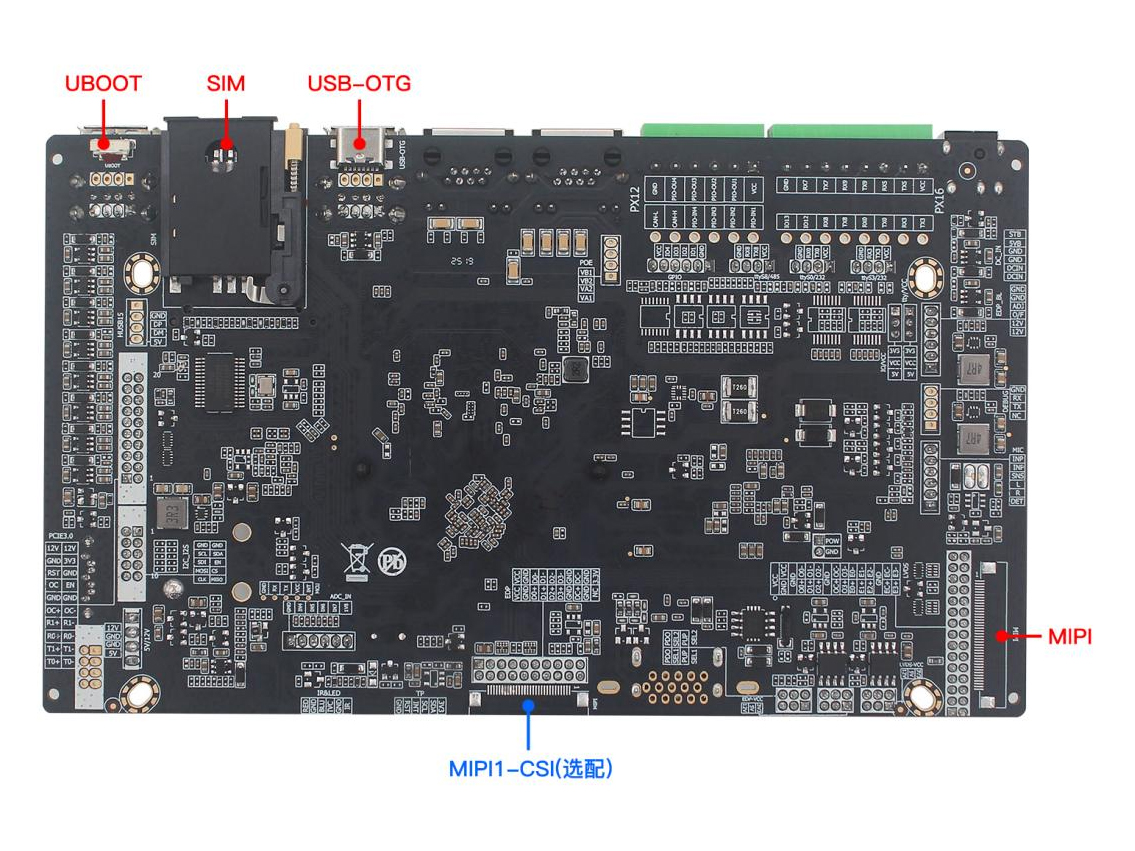

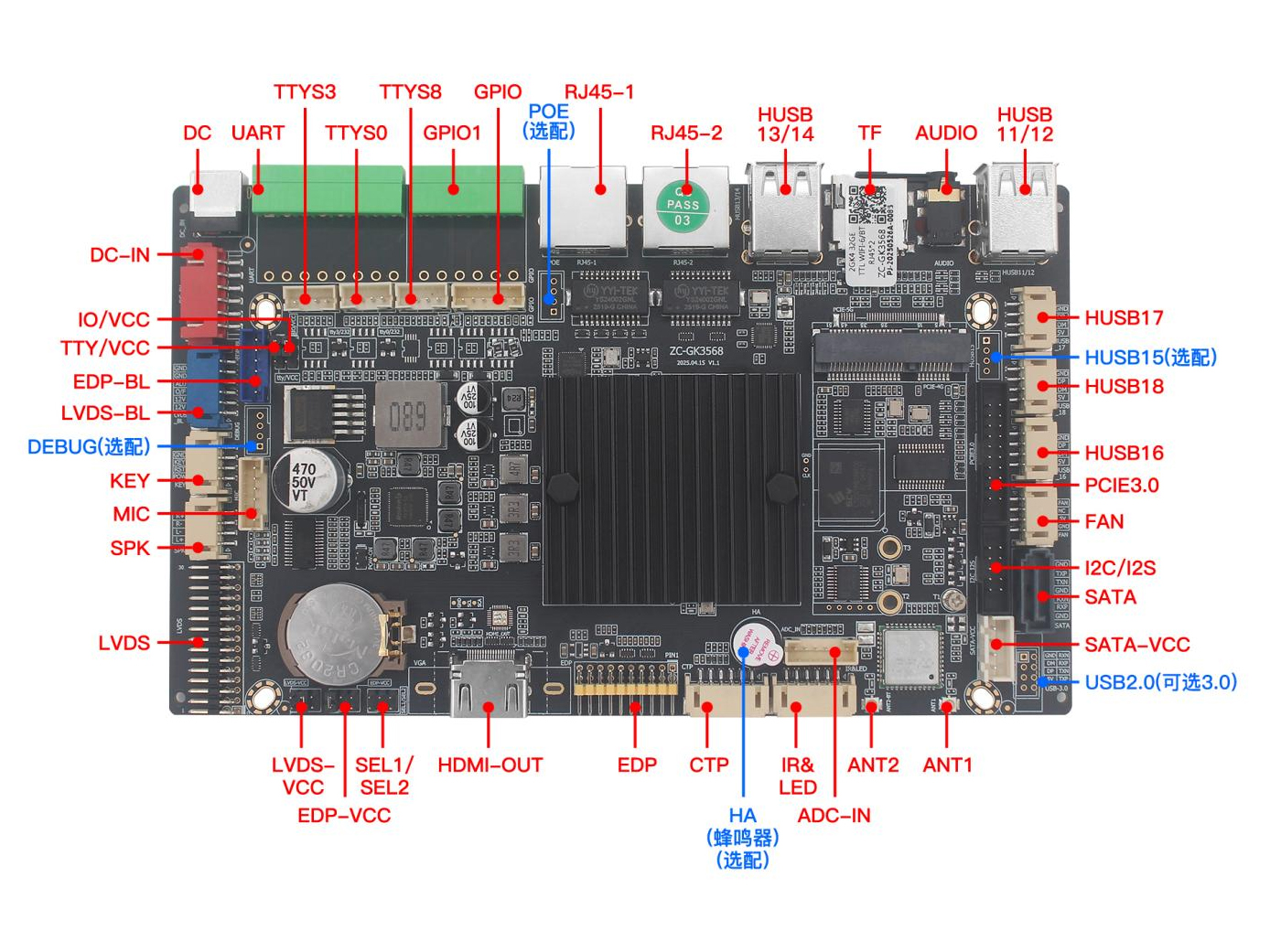

02 硬件参数
|
主要硬件参数 |
|
|
CPU |
四核64位Cortex-A55,主频最高2.0 Ghz |
|
GPU |
ARM G52 2EE 支持OpenGL ES 1.1/2.0/3.2、OpenCL 2.0，Vulkan 1.1 |
|
NPU |
算力最大至 1 TOPS |
|
内存 |
DDR 2G/ 4G/8G(可选） |
|
内置存储器 |
EMMC 32G /64G/128G/256G(可选） |
|
显示 |
支持EDP/HDMI /MIPI/LVDS/VGA (五选二输出） |
|
操作系统 |
Android 11/Linux5.10 debian11（可选） |
|
播放模式 |
支持循环、定时、插播等多种播放模式 |
|
视频格式支持 |
支持wmv、avi、flv、rm、rmvb、mpeg、ts、mp4 等 |
|
图片格式支持 |
支持 BMP、JPEG、PNG、GIF |
|
电源供电接口 |
1个内置2.54MM 6P电源接口及1个外径5.5 内芯 2.0 DC头接口，直接支持9-36V电源输入 |
|
LVDS输出 |
1个单/双路30 PIN杜邦接口，可直接驱动50/60Hz多种分辨率液晶屏 |
|
MIPI输出 |
1个4 LIN MIPI屏 (40P 0.5MM间距FPC接口），可直接驱动MIPI液晶屏 |
|
EDP输出 |
1个20 PIN杜邦接口，最高支持1920*1080输出 |
|
HDMI输出 |
1个A型接口，支持1080P、2K、4K输出 （与VGA二选一） |
|
VGA输出 |
1个VGA接口（与HDMI二选一） |
|
TF卡 |
支持16G/32G/64G/128G(理论上只要是SD3.0,MMC ver4.51协议，更大容量的也是支持的） |
|
CTP接口 |
1路I2C触摸屏接口 |
|
遥控及指示灯 |
支持红外遥控器按键控制，支持设备工作状态灯的指示 |
|
串口/扩展接口 |
6路TTL,可改4路232/2路485，14路GPIO（可加光耦改为4入4出，可加ADC/DAC芯片改4个ADC口，4个DAC口，可加CNA芯片改两路CNA口） |
|
音视频输出 |
1个耳机接口，1个双通道喇叭输出接口（支持左右声道输出的8欧/5W功放） |
|
重力感应 |
支持，默认不贴 |
|
RTC实时时钟 |
支持并支持定时开关机 |
|
USB接口 |
1个TYPE-C USB 2.0，4个标准USB 2.0、4个内置USB插座 |
|
系统升级 |
支持本地USB升级，无线升级，电脑升级 |
|
网络支持 |
1、支持双10/100M/1000M自适应以太网 2、内置WiFi 6，BT 5.4，WIFI支持热点分享 3、可扩展4G上网（需另配PCIE 4G模块） |
|
尺寸 |
176.2mm*104mm/±0.5mm，板厚1.6mm±10% |
|
工作环境 |
温度：0度-80度，推荐5°C~35°C，湿度：10％～90％，无凝露 |
|
工业级芯片 |
可选RK3568J工作温度：-40度-85度 |
