01 主板概述及特点
主板概述：
ZC-3566采用瑞芯微RK3566高性能、低功耗的四核应用处理器,搭载Android 11.0/Linux系统，主频高达1.8GHz。嵌入式3D GPU(ARM Mali-G52 2EE)使RK3566与OpenGL ES 1.1/2.0/3.2、OpenCL 2.0和Vulkan 1.1完全兼容。集成了LVDS、MIPI、百兆以太网、WIFI、蓝牙，5W*2功放、TF卡扩展、红外遥控、串口/IO扩展、HDMI输出、MIC、背光供电等功能，大大简化了整机设计。支持绝大部分当前流行的视频及图片格式解码，可以驱动各种TFT LCD显示屏，大大简化整机系统设计，稳定性更强，广泛应用到AI服务器、人脸支付设备、安防、医疗、交通、金融、工控、智慧教育、智能零售等等AI智能领域。

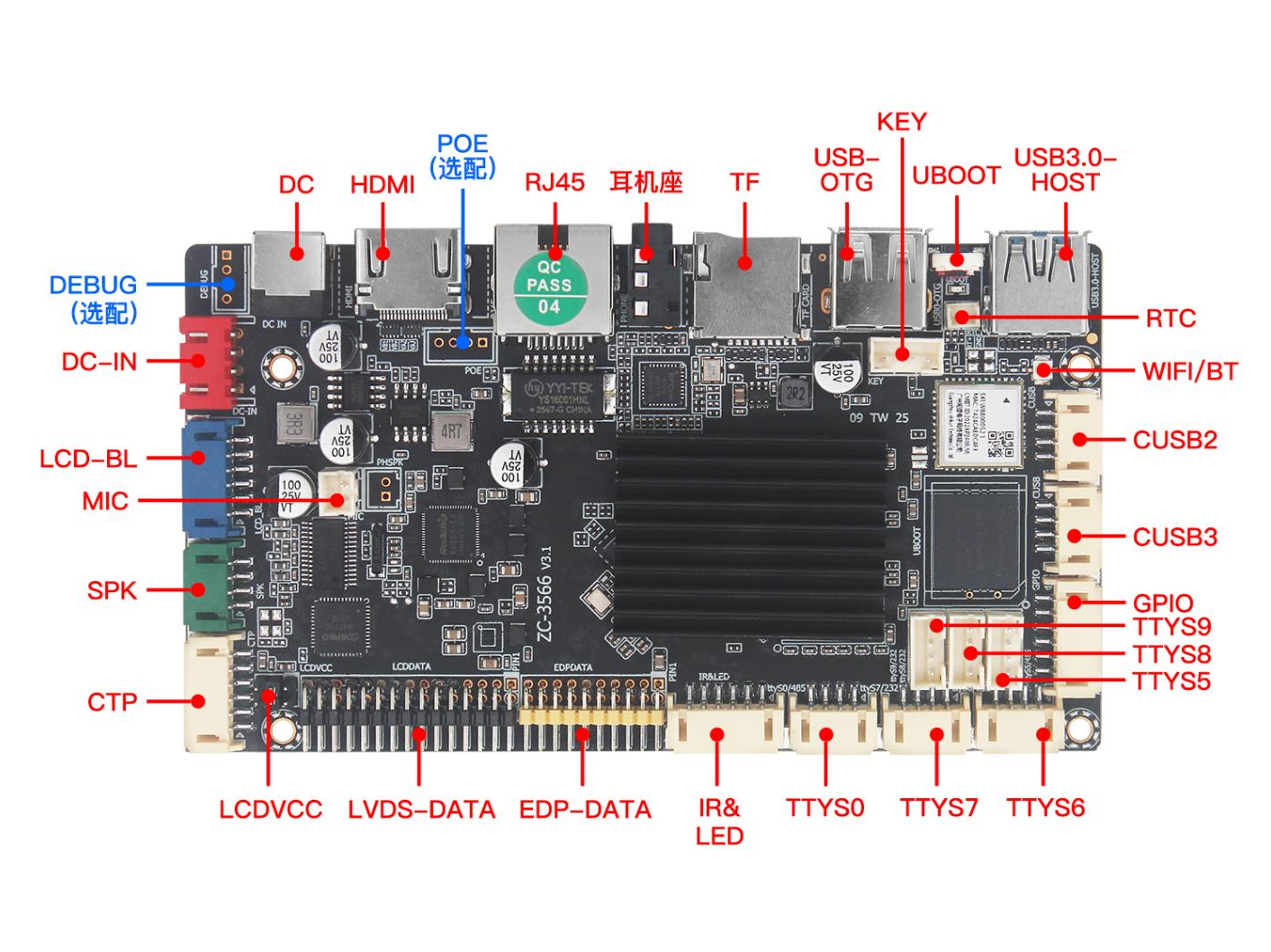

主板特点：
高集成度：集成USB/LVDS/EDP/HDMI/以太网/WIFI /BT于一体，简化整机设计，可插入TF卡。
▼高稳定性：在硬件、软件上，增加本司潜心开发的技术来保证产品的稳定性，可以使最终产品达到7*24小时无人值守。

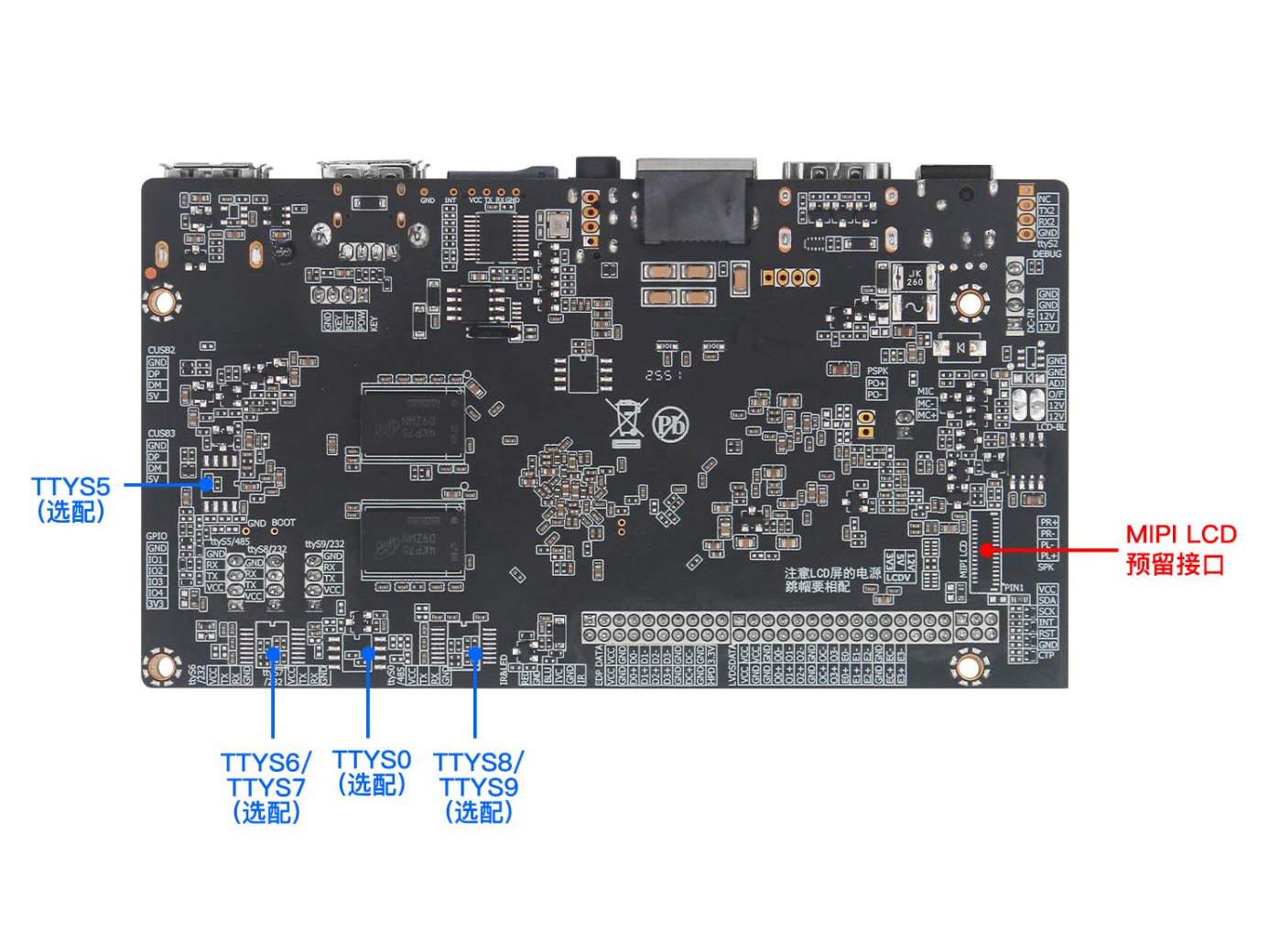

▼丰富的扩展接口：4个USB接口（2个插针,1个标准USB3.0,1个标准USB2.0),6个可扩展串口，GPIO/ADC接口，可以满足市场上各种外设的要求.
▼高清晰度：最大支持3840×2160的解码和各种LVDS/EDP接口的LCD显示屏.
▼功能齐全：支持横竖屏播放，视频分屏，滚动字幕，定时开关，USB数据导入等功能。
▼管理方便：人性化的播放列表后台管理软件，便于广告播放管理和控制。播放日志，方便了解播放情况。
02 硬件参数
|
主要硬件参数 |
|
|
CPU |
四核64位Cortex-A55,主频最高1.8Ghz |
|
GPU |
ARM G52 2EE 支持OpenGL ES 1.1/2.0/3.2、OpenCL 2.0，Vulkan 1.1 |
|
内存 |
2G/ 4G/8G(可选） |
|
内置存储器 |
EMMC 32G /64G/128G(可选） |
|
显示 |
支持EDP/HDMI2.0/MIPI/LVDS（默认只支持单屏输出显示） |
|
系统 |
Android 11/Debian11/Buildroot/Ubuntu20.04可选配 |
|
播放模式 |
支持循环、定时、插播等多种播放模式 |
|
多媒体 |
支持4K 60fps H.265/H.264/VP9 1080P 100fps H.265/H.264视频解码 |
|
USB接口 |
USB 3.0/USB2.0各1个、2个内置USB插座 |
|
串口/扩展接口 |
6路TTL(可改4路RS232，2路485), 4路GPIO |
|
MIPI输出 |
1个内置31PIN FPC座，最高支持2560*1600@60fps输出（与LVDS二选一输出） |
|
LVDS输出 |
1路接口，30 PIN杜邦，最高支持1920 X 1080 60fps输出，可直接驱动50/60Hz多种分辨率液晶屏 |
|
EDP输出 |
1路接口，20 PIN杜邦，最高支持2560 X 1600 @ 60fps输出 |
|
HDMI输出 |
1个A型接口，支持HDMI TX 2.0，支持1080P 120fps，4k 60fps输出 |
|
CTP接口 |
1路I2C触摸屏接口 |
|
音视频输出 |
支持左右声道输出,内置双8R/5W功放 |
|
RTC实时时钟 |
支持 |
|
定时开关机 |
支持 |
|
系统升级 |
支持SD卡/电脑更新 |
|
网络支持 |
100M自适应以太网、支持WiFi 2.4G/BT 5.1、4G外设扩展 ( 可支持改WIFI 5/WIFI 6 ) |
|
尺寸 |
126.5mm*70mm/±0.5mm，板厚1.6mm±10% |
|
工作环境 |
温度：0度-70度，推荐5°C~35°C，湿度：10％～90％，无凝露 |
