01 主板概述及特点
主板概述：
HD-3568V是一款采用瑞芯微RK3568四核CPU的LCD智能安卓主板，主频高达2.0 GHz。采用Mali-G52 GPU，搭载 Android 11.0 系统，支持 4KP60 H.265/H.264/VP9 视频解码，1080P 60fps H.265/H.264 视频编码。支持红外遥控器，Wi-Fi，RJ45，USB 等丰富接口，被广泛的应用到广告机、互动一体机、安防、医疗、交通、金融、工控等等智能控制领域。由于其硬件平台化、Android 智能化的特点，在需要进行人机交互，网络设备交互时，都可以在智能终端主板上进行使用，是您的最佳选择。
主板特点：
高性能。RK3568 芯片采用四核ARM Cortex-A55架构，主频最高可达2.0GHz，能够播放各种格式高清视屏，能处理复杂的互动操作。
l 高稳定性。RK3568 安卓一体板，在硬件、软件上，增加自己独有的技术来保证产品的稳定性，可以使最终产品达到7*24 小时无人值守。

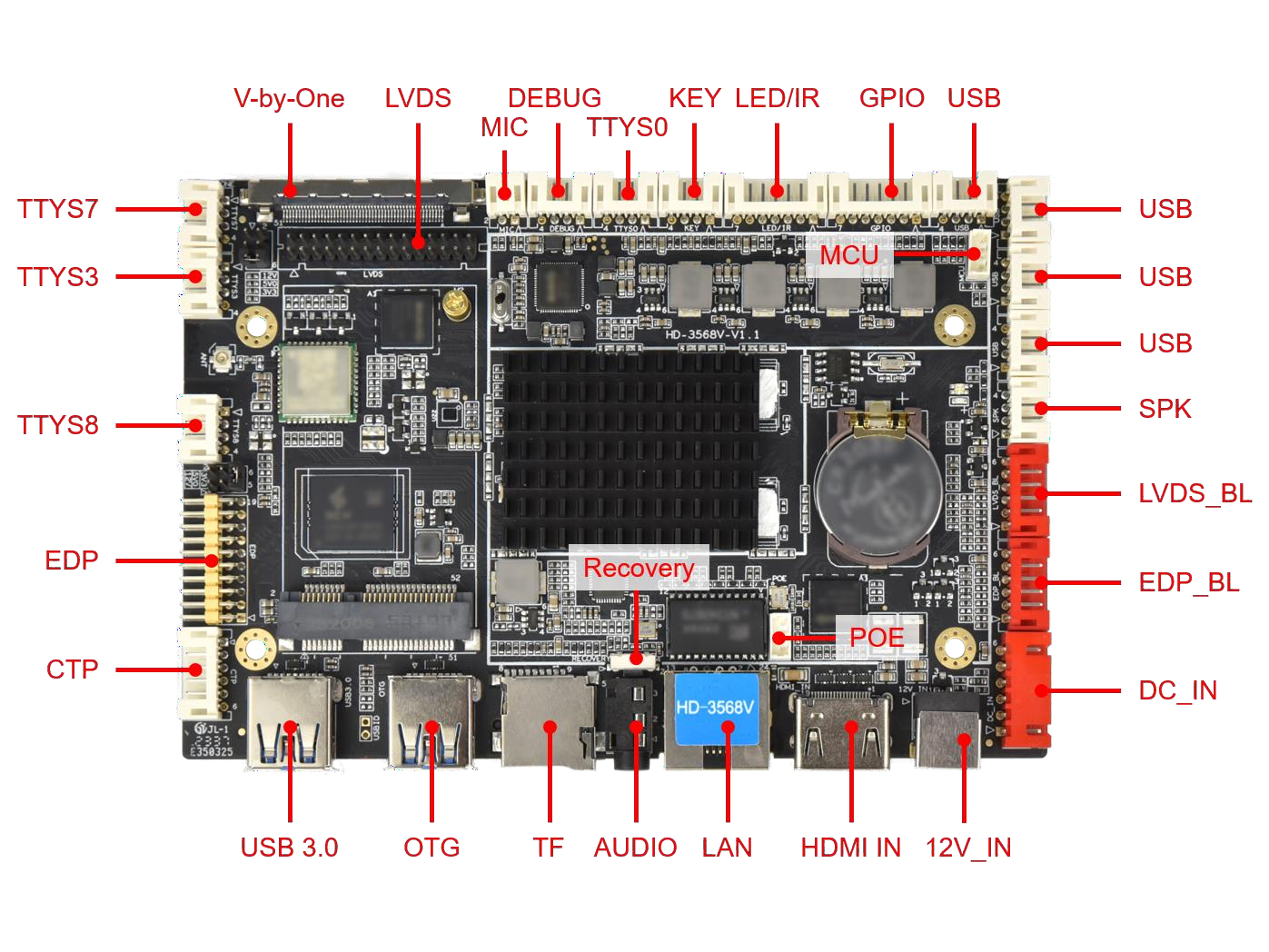

l 高集成度。RK3568 安卓一体板集成了以太网、EDP、Wi-Fi、功放、TF 扩展卡、USB 扩展口、IR 遥控功能、TP、HDMI IN、LVDS、V-By-One、背光控制、麦克风等功能。
l 高扩展性。6个USB（4个插针，1个标准USB 3.0 HOST，1个USB OTG），4路串口+1路可扩展调试串口+1路MCU烧录串口，五个IO 扩展口能扩展更多的外设设备。
l 高清晰度。支持各种LVDS/ V-By-One/ EDP接口的LCD显示屏，支持各尺寸、各分辨率裁剪屏。
l 完美支持多点红外触摸、多点电容触摸、多点纳米膜触摸、多点声波触摸、多点光学触摸等多主流触摸屏功能
02 硬件参数
|
硬件规格 |
|
|
CPU |
RK3568, 四核，主频最高可达 2.0GHz， Android11 |
|
GPU |
Mali-G52 GPU 支持OpenGL ES 1.1/2.0/3.2，OpenCL 2.0，Vulkan 1.1 |
|
配置 |
标配 2GB+32GB，选配 4GB+32GB、8GB+64GB |
|
网络 |
支持千兆以太网 支持2.4G/5G双模Wi-Fi，支持第6代无线技术(Wi-Fi 6)，支持802.11 a/b/g/n/ac/ax协议支持蓝牙5.0 |
|
图像旋转 |
支持0度，90度，180度，270度手动旋转；可选重力感应传感器，支持自动旋转 |
|
显示接口 |
1*LVDS接口(单路/双路，6位/8位) 支持3.3V/5V/12V供电，1路EDP接口 1路V-By-One接口（帧率4K 30Hz，刷新率4K 60Hz） 板载1路HDMI IN 接口，板载背光控制支持12V背光供电 |
|
音频 |
支持标准左右声道线路输出；支持3.5mm音频输出接口 |
|
功放 |
2路输出（默认8欧5瓦，兼容8欧10瓦、4瓦、3瓦、2瓦、1瓦、0.5瓦，双路音频功放输出） |
|
麦克风 |
差分MIC输入 |
|
触摸屏 |
支持USB多点红外触摸，多点电容触摸，多点纳米膜触摸，多点声波触摸，多点光学触摸 |
|
RTC |
内置实时时钟功能 |
|
USB |
1路USB 3.0 HOST , 1路USB 3.0 OTG, 4路USB扩展口 |
|
红外 |
红外接收座,支持红外遥控功能 |
|
LED |
1*电源状态LED(绿色),1*系统LED(绿色,默认闪烁) |
|
按键 |
1*升级键 |
|
串口 |
4路UART，1路DEBUG，1路MCU烧录串口；可选配RS232、RS485 注意：ttys3 需要软件配置后才可以使用 |
|
GPIO |
5路IO输入输出控制，可做key扫描控制 |
|
KEY |
支持物理开关 |
|
电源适配器 |
输入： AC100-240V.50-60HZ ， 输出： DC12V 1.5A (使用范围可接受在10.2-13.8V 之间，不要使用超过此范围的电源适配器) |
|
存储湿度 |
10%～90％，无凝露 |
|
存储温度 |
-40℃~70℃ |
|
工作温度 |
-20℃~70℃ |
03 软件参数
|
软件规格 |
|
|
操作系统 |
Android 11.0 |
|
音频 |
MP3, WMA, WAV, APE, FLAC, AAC, OGG, M4A, 3GPP等格式 |
|
视频 |
支持H.265，H.264，VP8, MAV , WMV , AVS , H.263 , MPEG4 等视频格式 |
|
图片 |
支持JPG、BMP、PNG等各种图片格式 |
|
系统自带应用软件 |
APK安装器，电子邮件，计算器，浏览器，录音机，日历，设置，时钟，视频播放器，搜索， 通讯录，图库，下载，相机，音乐，资源管理器等 |
|
语言 |
支持多国语言 |
|
输入法 |
标准Android 键盘，可选第三方输入法 |
|
系统管理 |
原生态Android 系统，开放root 权限，可进行产品定制开发 |
|
实时远程监控，系统崩溃自恢复，7*24 小时无人值守 |
|
|
支持OTA 远程升级；支持U盘升级 |
|
|
支持开机动画定义 |
|
|
支持服务器/单机模式切换 |
|
|
支持Wi-Fi热点 |
|
|
系统看门狗 |
支持软件看门狗 |
