01 主板概述及特点
主板概述：
HD-3399F 是一款采用瑞芯微 RK3399 六核 64 位超强 CPU 的 LCD 智能安卓主板，主频高达 1.8 GHz。采用 Mali-T864 GPU，支持 4K、H.265 硬解码。搭载 Android 11 系统，支持红外遥控器，Wi-Fi，RJ45，USB 等丰富接口，被广泛的应用到广告机、互动一体机、安防、医疗、交通、金融、工控等等智能控制领域。由于其硬件平台化、Android 智能化的特点，在需要进行人机交互，网络设备交互时，都可以在智能终端主板上进行使用，是您的最佳选择。
主板特点：
l 高性能。RK3399 芯片采用双 Cortex-A72+四 Cortex-A53 大小核 CPU 结构，主频可高达 1.8GHz，能够播放各种格式高清视屏，能处理复杂的互动操作。
l 高稳定性。RK3399 安卓一体板，在硬件、软件上，增加独有的技术来保证产品的稳定性，可以使最终产品达到 7*24 小时无人值守。

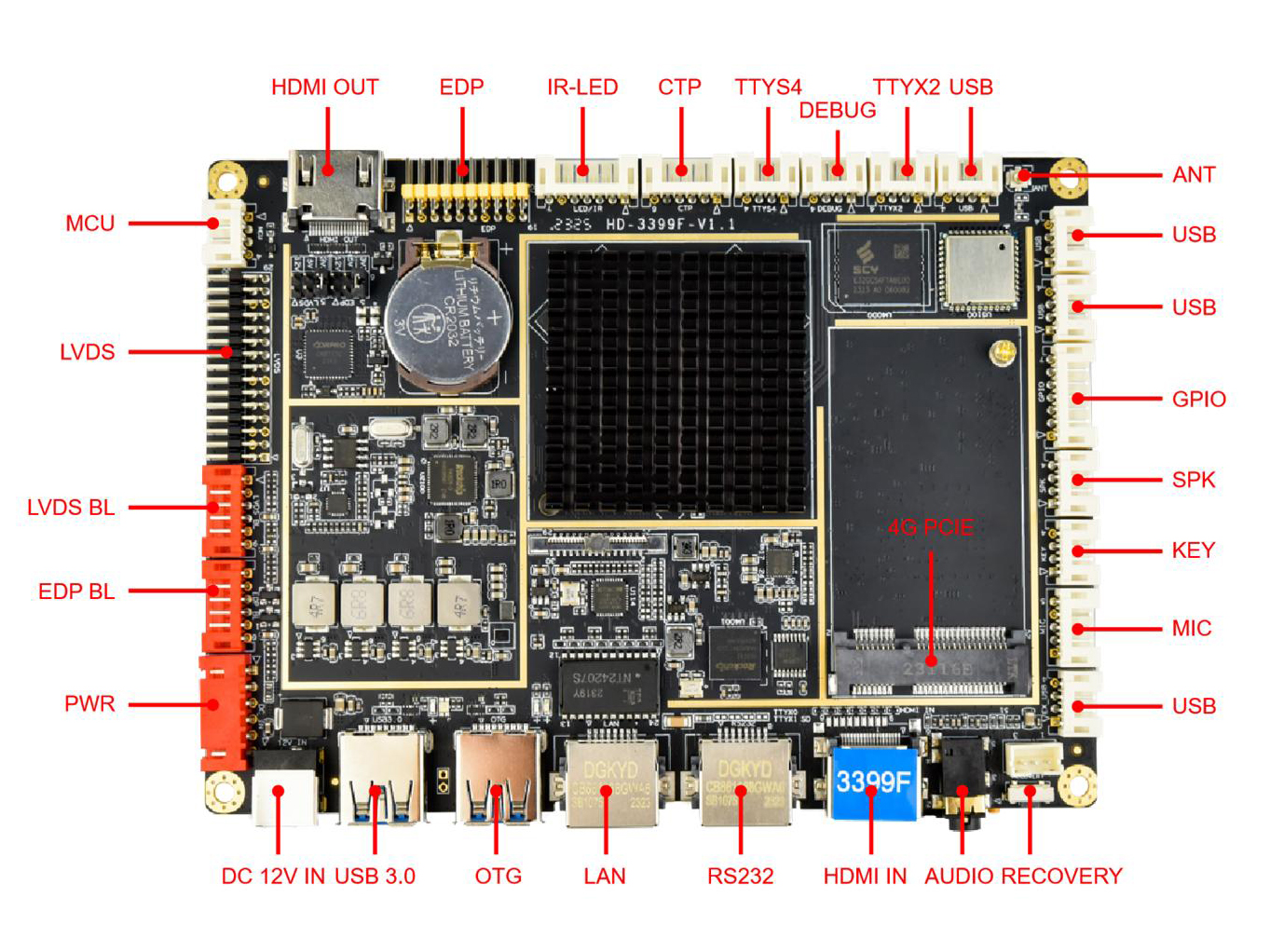

l 高集成度。RK3399 安卓一体板集成了以太网、eDP、Wi-Fi、功放、USB 扩展口、IR 遥控功能、HDMI、LVDS、背光控制、麦克风等功能。
l 高扩展性。6 个 USB 接口（2 个标准 USB 3.0，4 个插针 USB2.0），3 路串口+1 路可扩展调试串口（2 路RS232，1 路 RS485，1 路 DEBUG），五个 IO 扩展口能扩展更多的外设设备。
l 高清晰度。最大支持 3840*2160 的 4K 解码；支持各种 LVDS/ eDP/ HDMI OUT/ HDMI IN 接口（可选 TF 扩展接口）的 LCD 显示屏，支持各尺寸、各分辨率裁剪屏。
l 支持多点红外触摸、多点电容触摸、多点纳米膜触摸、多点声波触摸、多点光学触摸等多主流触摸屏功能。
03 硬件参数
|
硬件规格 |
|
|
CPU |
RK3399 最高64 位高性能CPU，主频高达1.8 GHz； 1. 双Cortex-A72 大核+四Cortex-A53 小核64-bit CPU 2. 内置低功耗MCU Cortex-M0 |
|
GPU |
四核ARM Mali-T864 高性能GPU |
|
存储配置 |
标配：2GB+32GB、4GB+32GB、4GB+64GB |
|
内置存储容量 |
标配32GB（64GB 可选） |
|
网络 |
自适应100M/1000M 以太网； 支持2.4G/5G Wi-Fi,支持Wi-Fi 802.11b/g/n 协议；内置WCDMA,EVDO,4G全网通,支持语音通话； 支持蓝牙5.0，手机蓝牙传送文件。 |
|
图像旋转 |
支持0 度，90 度，180 度，270 度手动旋转 |
|
显示接口 |
1*LVDS 接口（单路/双路，6 位/8 位）,支持7"-108"显示屏1080P 60Hz 输出,支持3.3V/5V/12V 供电 1路HDMI 2.0 支持1080P 60Hz/120Hz，4Kx2K 60Hz 输出 支持双屏同显功能 可直接驱动多种分辨率的 eDP 接口液晶屏板载背光控制支持12V 背光供电 |
|
HDMI IN或TF |
1路HDMI IN或1个TF卡插槽 |
|
音频 |
支持标准左右声道线路输出 |
|
功放 |
2路输出（8欧 5瓦 双路音频功放输出） |
|
麦克风 |
差分MIC输入 |
|
触摸屏 |
支持USB 多点红外触摸，多点电容触摸,多点纳米膜触摸,多点声波触摸，多点光学触摸 等等。。 |
|
RTC |
内置实时时钟功能 |
|
USB |
2路USB 3.0，4路扩展USB 2.0口 |
|
红外 |
红外接收座,支持红外遥控功能 |
|
LED |
1*电源状态LED(绿色),1*系统LED(绿色,默认闪烁) |
|
按键 |
1*升级键 |
|
串口 |
1路网口型RS232，1路RS485，1路UART/TTL，1路DEBUG |
|
IO口 |
5路IO输入输出控制，可做key扫描控制 |
|
MIPI Camera |
30pin FPC 接口，最大支持1300w Camera |
|
电源适配器 |
输入： AC100-240V.50-60Hz ， 输出： DC12V 1.5A (要求浪涌电压小于18V,纹波电压小于100mV) |
|
存储湿度 |
10%～90％，无凝露 |
|
存储温度 |
-40℃~70℃ |
|
工作温度 |
-20℃~70℃ |
04 软件参数
|
软件规格 |
|
|
操作系统 |
Android 11 |
|
音频 |
MP3,WMA,WAV, APE, FLAC, AAC, OGG,M4A,3GPP 等格式 |
|
视频 |
支持AVI（H.264、DIVX、DIVX、XVID）, rm，rmvb， MKV（H.264、DIVX、DIVX、 XVID），WMV，MOV，MP4（.H.264、MPEG、DIVX、XVID），DAT（VCD格式）， VOB（DVD格式），PMP,MPEG，.MPG,， FLV（H.263，H.264），ASF ，TS， TP，3GP，MPG等30种格式以上 |
|
图片 |
支持JPG、BMP、PNG等各种图片格式 |
|
系统自带应用软件 |
APK安装器，电子邮件，计算器，浏览器，录音机，日历，设置，时钟，视频播放器，搜 索，通讯录，图库，下载，相机，音乐，资源管理器等 |
|
语言 |
支持多国语言 |
|
输入法 |
标准Android 键盘，可选第三方输入法 |
|
系统管理 |
原生态Android 系统，开放root 权限，可进行产品定制开发 |
|
实时远程监控，系统崩溃自恢复，7*24 小时无人值守 |
|
|
支持OTA 远程升级；支持U盘升级 |
|
|
支持开机动画定义 |
|
|
支持服务器/单机模式切换 |
|
|
支持Wi-Fi热点 |
|
|
系统看门狗 |
支持软件看门狗 |
