01 主板概述及特点
主板概述：

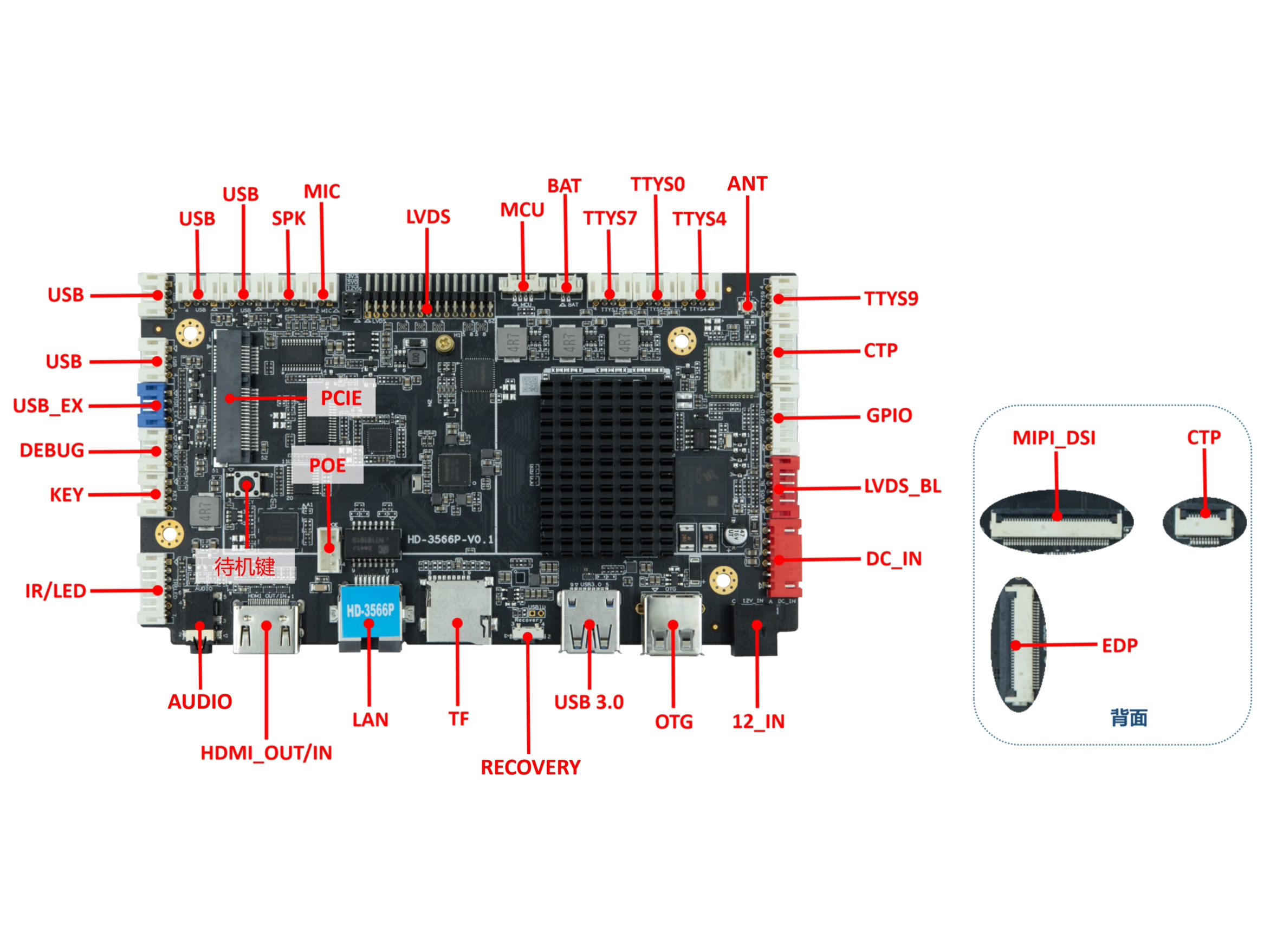

HD-3566P 是一款采用瑞芯微 RK3566 四核芯片方案的LCD显示屏安卓主板，搭载Android 14系统，主频最高可达1.8GHz，具有超强性能。采用Mali-G52 GPU，支持 1080P 60fps H.265/H.264 视频编码。支持红外遥控器，Wi-Fi，RJ45等丰富接口，被广泛的应用到广告机、互动一体机、安防、医疗、交通、金融、工控等等智能控制领域。由于其硬件平台化、Android 14 智能化的特点，在需要进行人机交互，网络设备交互时，都可以在智能终端主板上进行使用，可以成为您的最佳选择。
主板特点：
03 硬件参数
|
硬件规格 |
|
|
CPU |
RK3566, 四核，主频最高可达 1.8GHz |
|
GPU |
Mali-G52 GPU 支持OpenGL ES 1.1/2.0/3.2、OpenCL 2.0 和 Vulkan 1.1 |
|
NPU |
1TOPS |
|
存储配置 |
标配2GB+32GB、4GB+32GB |
|
网络 |
支持RJ45 R/A 百兆以太网 支持2.4GHz_5GHz双频Wi-Fi，支持IEEE 802.11 b/g/n/ax协议 支持蓝牙5.2 |
|
图像旋转 |
支持0 度，90 度，180 度，270 度手动旋转；可选重力感应传感器，支持自动旋转 |
|
显示接口 |
1*LVDS接口 1920*1080@60Hz（单路/双路，6位/8位）,支持3.3V/5V/12V供电 1路eDP 2560*1600@60Hz 1路HDMI OUT3840*2140@60Hz（HDMI-IN与HDMI-OUT复用） 1路MIPI-DSI 1920*1080@60Hz 板载背光控制支持12V背光供电 |
|
音频 |
支持标准左右声道线路输出；支持3.5mm音频输出接口 |
|
功放 |
2路输出（8欧3瓦，兼容8欧2瓦~8欧10瓦 ） |
|
麦克风 |
差分MIC输入 |
|
触摸屏 |
支持USB 多点红外触摸，多点电容触摸,多点纳米膜触摸,多点声波 触摸，多点光学触摸等 |
|
RTC |
内置实时时钟功能 |
|
USB |
1路USB 3.0 HOST , 1路USB2.0 OTG, 5路扩展USB口 |
|
红外 |
红外接收座,支持红外遥控功能 |
|
LED |
1*电源状态LED(绿色)，1*系统LED(绿色,默认闪烁) |
|
按键 |
1*升级键（RECOVERY）,1*待机键（长按3秒出现关机弹窗关机、长按6秒强制关机、关机后短按开机） |
|
串口 |
4路UART（可选配RS232、RS485），1路DEBUG，1路MCU烧录串口 |
|
GPIO |
5路IO输入输出控制，可做key扫描控制 |
|
KEY |
支持待机、机关机、重启功能 |
|
SD卡 |
数据存储,最大支持512G |
|
存储湿度 |
10%～90％，无凝露 |
|
存储温度 |
-40℃~70℃ |
|
工作温度 |
-20℃~70℃ |
|
系统看门狗 |
支持硬件看门狗 |
04 软件参数
|
软件规格 |
|
|
操作系统 |
Android 14 |
|
音频 |
MP3,WAV, APE, FLAC, OGG,M4A,3GPP 等格式 |
|
视频 |
支持H.265，H.264，VP8, MAV ,H.263 , MPEG4 等视频格式 |
|
图片 |
支持JPG、BMP、PNG 等各种图片格式 |
|
系统自带应用软件 |
视频播放器，相机，Chrome，时钟，图库，音乐，HDMI IN，录音机，设置，计算器，文件，Android键盘，资源管理器等 |
|
语言 |
支持多国语言 |
|
输入法 |
标准Android键盘，可选第三方输入法 |
|
系统管理 |
Android 14 系统，开放root 权限，可进行产品定制开发 |
|
实时远程监控，系统崩溃自恢复，7*24 小时无人值守 |
|
|
支持OTA 远程升级；支持U盘升级 |
|
|
支持开机动画定义 |
|
|
支持服务器/单机模式切换 |
|
|
支持Wi-Fi热点 |
|
