01 主板概述及特点
主板概述：
HD-133TE 采用全志 A133 集成四核 Arm® Cortex®-A53 CPU，采用 Imagination PowerVR GE8300 GPU， 最高主频达 1.6GHz，搭载 Android 10.0 系统，有着非常强的视频处理能力和硬件编解码能力，可以兼容大部分的 视频格式及解码能力。
支持红外遥控器，Wi-Fi，RJ45 等丰富接口，让产品变得更加通用，被广泛的应用到广告机、互动一体机、安 防、医疗、交通、金融、工控等等智能控制领域。 由于其硬件平台化、Android 智能化的特点，在需要进行人机交互，网络设备交互时，都可以在智能终端主板 上进行使用，可以成为您的最佳选择。
主板特点：
l 极简设计，预留常用接口，极致尺寸，可用于超薄应用场景；
l 高稳定性：A133 安卓一体板，在硬件、软件上增加自己独有的技术来保证产品的稳定性，可以使最终产品达 到7*24 小时无人值守。

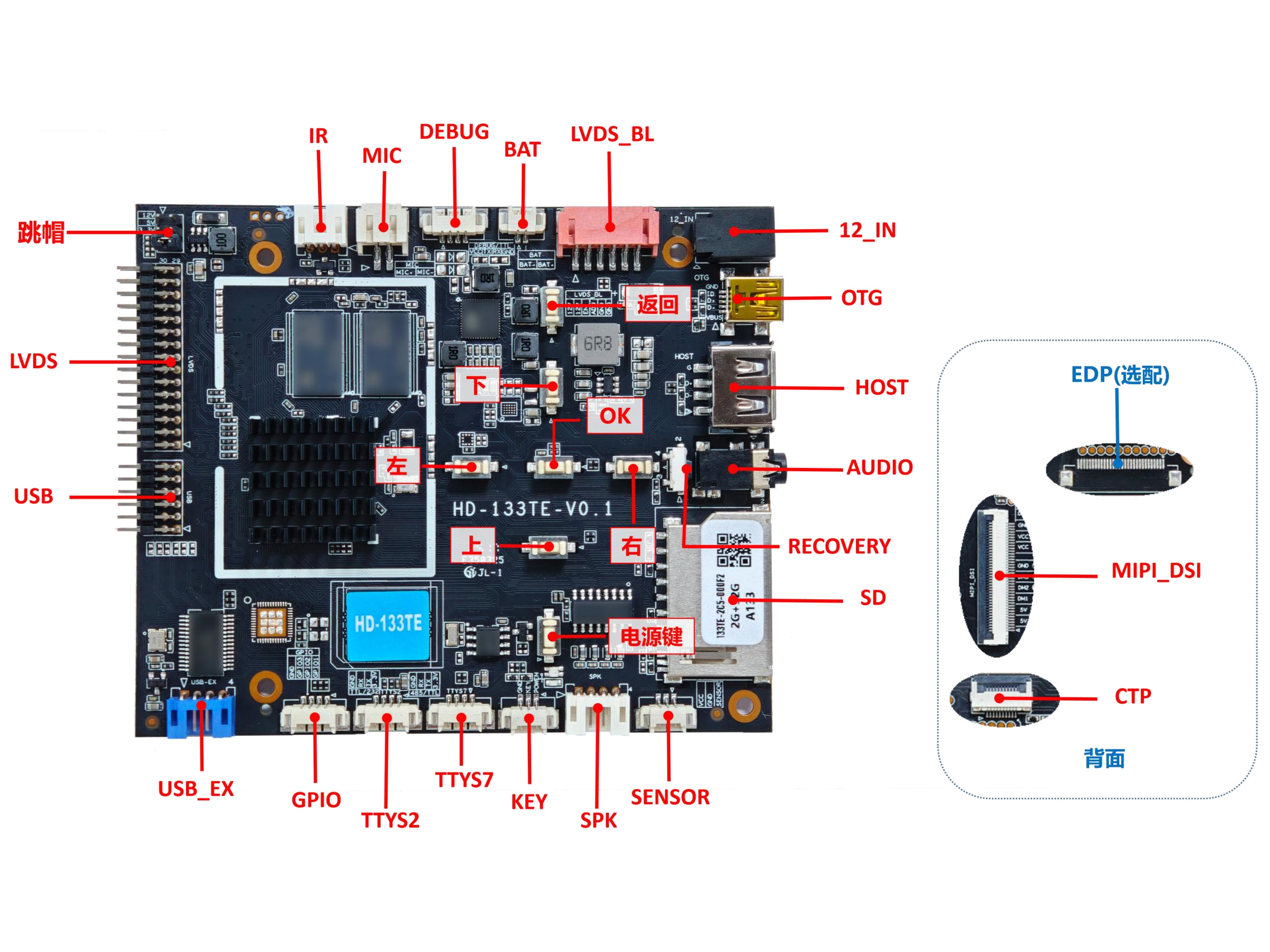

l 高集成度：HD-133TE安卓一体板集成了Wi-Fi、功放、TF 扩展卡、USB 扩展口、以太网扩展口、IR 遥控功 能、MiPi、LVDS、EDP、背光控制、麦克风等功能，大大简化了整机设计。
l 高扩展性：4个USB（1个插针，1个标准，1个内置USB插口，1个MiNi USB接口），2路串口（2路UART可选 配RS232、RS485）1路DEBUG，1路MCU烧录口，三个IO 扩展口能扩展更多的外设设备。
l 高清晰度：支持各种LVDS / MiPi/EDP接口的LCD显示屏，支持各尺寸、各分辨率裁剪屏。
l 完美支持多点红外触摸、多点电容触摸、多点纳米膜触摸、多点声波触摸、多点光学触摸等多主流触摸屏功能。
03 硬件参数
|
硬件规格 |
|
|
CPU |
A133, 四核Arm® Cortex®-A53 CPU，主频最高达 1.6GHz |
|
GPU |
GPU 采用Imagination PowerVR GE8300 GPU |
|
存储配置 |
标配：1G+32G、2G+32G |
|
网络 |
支持外接RJ45 百兆以太网，支持Ethernet；（选配）支持Wi-Fi，支持Wi-Fi 802.11b/g/n 协议； 可外挂USB 4G模块。 |
|
图像旋转 |
支持0 度，90 度，180 度，270 度手动旋转 |
|
显示接口 |
1*LVDS接口（单路/双路，6位/8位）,支持3.3V/5V/12V供电；板载背光控制支持12V背光供电； 1*EDP接口（选配），最高分辨率支持1920*1200； 1*MIPI_DSI接口，最高分辨率支持1920*1200。 |
|
音频 |
支持标准左右声道线路输出；支持3.5mm音频输出接口 |
|
功放 |
2路输出（8欧 2瓦 双路音频功放输出） |
|
麦克风 |
差分MIC输入 |
|
触摸屏 |
支持USB 多点红外触摸，多点电容触摸,多点纳米膜触摸,多点声波触摸，多点光学触摸等 |
|
RTC |
内置实时时钟功能 |
|
USB |
1路USB-2.0 HOST ，1路插针 USB， 1路扩展USB口，1路Mini USB接口（OTG） |
|
红外 |
红外接收座，支持红外遥控功能 |
|
LED |
1*电源状态LED(绿色)，1*系统LED(绿色,默认闪烁) |
|
按键 |
1*升级键 |
|
串口 |
2路UART，可选配RS232、RS485，1路DEBUG |
|
IO口 |
3路IO输入输出控制，可做key扫描控制 |
|
存储接口 |
数据存储，SD卡最大支持512G |
|
存储湿度 |
10%～90％，无凝露 |
|
存储温度 |
-40℃~70℃ |
|
工作温度 |
-20℃~70℃ |
|
系统看门狗 |
支持硬件看门狗 |
04 软件参数
|
软件规格 |
|
|
操作系统 |
Android 10.0 |
|
音频 |
MP3,WAV, APE, FLAC, OGG,M4A,3GPP 等格式 |
|
视频 |
支持H.265，H.264，VP8, MAV ,H.263 , MPEG4 等视频格式 |
|
图片 |
支持JPG、BMP、PNG 等各种图片格式 |
|
系统自带应用软件 |
APK安装器，电子邮件，计算器，浏览器，录音机，日历，设置，时钟，视频播放器，搜 索，通讯录，图库，下载，相机，音乐，资源管理器等 |
|
语言 |
支持多国语言 |
|
输入法 |
标准Android 键盘，可选第三方输入法 |
|
系统管理 |
原生态Android 系统，开放root 权限，可进行产品定制开发 |
|
实时远程监控，系统崩溃自恢复，7*24 小时无人值守 |
|
|
支持OTA 远程升级；支持U盘升级 |
|
|
支持开机动画定义 |
|
|
支持服务器/单机模式切换 |
|
|
支持Wi-Fi热点 |
|
