01 主板概述及特点
主板概述：
HD-40S 是一款采用全志 A40i 四核芯片方案，搭载 Android7.1.1 系统，主频高达 1.2GHz，采用 Mail-400MP2 GPU，有着非常强的视频处理能力，可以兼容大部分的视频格式及解码能力。支持红外遥控器，Wi-Fi，RJ45 等丰富接口，被广泛的应用到广告机、互动一体机、安防、医疗、交通、金融、工控等等智能控制领域，可加速产品研发周期。由于其硬件平台化、Android 智能化的特点，在需要进行人机交互，网络设备交互时，都可以在智能终端主板上进行使用，可以成为您的最佳选择。
主板特点：
l 极简设计，预留常用接口，极致尺寸，可用于超薄应用场景；
l 高稳定性。A40i 安卓一体板在硬件和软件上增加自己独有的技术来保证产品的稳定性，可以使最终产品达到 7*24 小时无人值守。
l 高集成度。A40i 安卓一体板集成了以太网、Wi-Fi、功放、TF 扩展卡、USB 扩展口、IR 遥控功能、HDMI、LVDS、 背光控制、麦克风等功能，大大简化了整机设计。

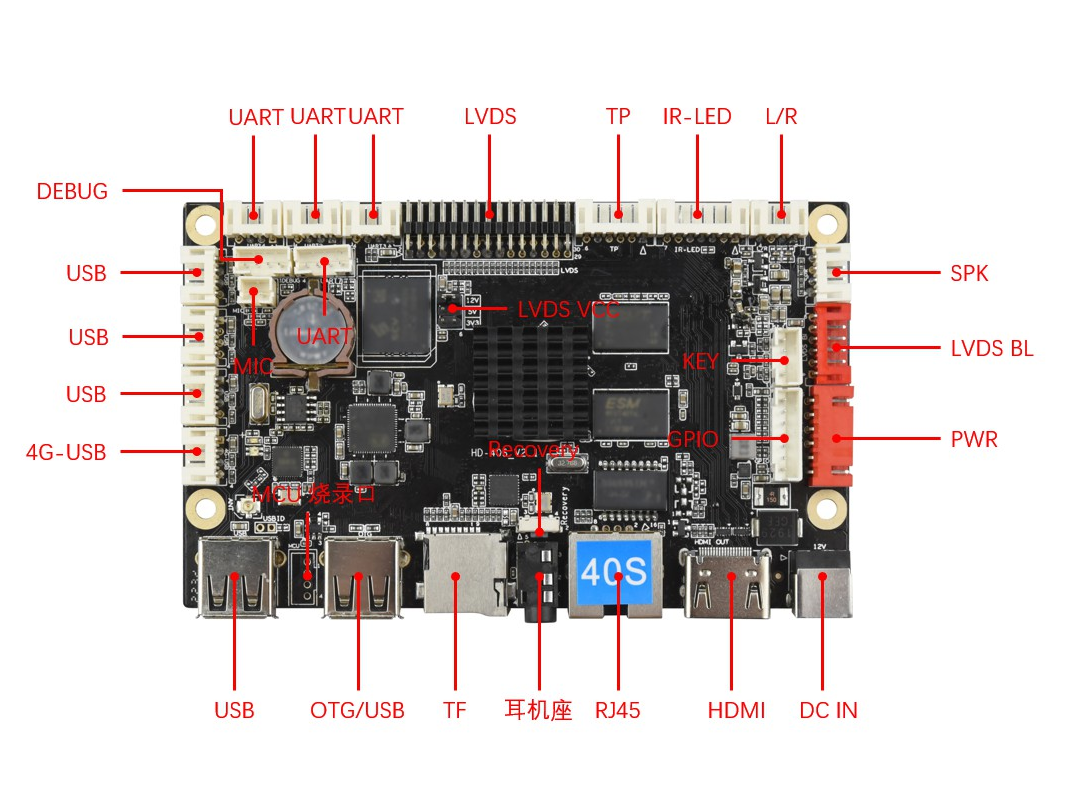

l 高扩展性。6 个 USB（4 个插针，2 个标准），6 路串口（4 路 UART 可选配 RS232、RS485，1 路 DEBUG，1路 MCU 烧录口），五个 IO 扩展口能扩展更多的外设设备。
l 高清晰度。支持各种 LVDS /HDMI 接口的 LCD 显示屏，支持各尺寸、各分辨率裁剪屏。
l 完美支持多点红外触摸、多点电容触摸、多点纳米膜触摸、多点声波触摸、多点光学触摸等多主流触摸屏功能。
03 硬件参数
|
硬件规格 |
|
|
CPU |
A40i, 四核，主频最高达 1.2GHz， Android7.1.1 |
|
GPU |
GPU 采用 Mali400 MP2 |
|
存储配置 |
标配：1GB+16GB |
|
网络 |
支持RJ45 百兆以太网，支持Ethernet； 支持Wi-Fi，支持Wi-Fi 802.11b/g/n 协议；可外挂USB 4G模块。 |
|
图像旋转 |
支持0 度，90 度，180 度，270 度手动旋转 |
|
显示接口 |
1*LVDS接口（单路/双路，6位/8位）,支持3.3V/5V/12V供电 板载背光控制支持12V背光供电 |
|
音频 |
支持标准左右声道线路输出；支持3.5mm音频输出接口 |
|
功放 |
2路输出（8欧 5瓦 双路音频功放输出） |
|
麦克风 |
差分MIC输入 |
|
触摸屏 |
支持USB 多点红外触摸，多点电容触摸,多点纳米膜触摸,多点声波 触摸，多点光学触摸等等。。 |
|
RTC |
内置实时时钟功能 |
|
USB |
1路USB-2.0 HOST , 1路USB2.0 OTG, 4路扩展USB口 |
|
红外 |
红外接收座,支持红外遥控功能 |
|
LED |
1*电源状态LED(绿色),1*系统LED(绿色,默认闪烁) |
|
按键 |
1*升级键 |
|
串口 |
4路UART，可选配RS232、RS485，1路DEBUG |
|
IO口 |
5路IO输入输出控制，可做key扫描控制 |
|
电源适配器 |
输入： AC100-240V.50-60Hz ， 输出： DC12V 1.5A (要求浪涌电压小于18V,纹波电压小于100mV) |
|
存储湿度 |
10%～90％，无凝露 |
|
存储温度 |
-40℃~70℃ |
|
工作温度 |
-20℃~70℃ |
